Informazioni sul soffiante a vite
Caratteristiche principali:
1, I rotori maschio e femmina del soffiante a vite oil-free sono progettati con precisione. Rispetto al soffiante Roots, può raggiungere la compressione interna nella cavità, con maggiore efficienza e prestazioni di risparmio energetico superiori del 20% a parità di consumo energetico.
2, Flusso d'aria stabile, minore fluttuazione del flusso d'aria quando la pressione cambia.
3, Applicabile a pressioni più elevate, bassa rumorosità.
4, Disponibile con controllo remoto intelligente PLC e diversi metodi di comunicazione, comodo per la gestione operativa.
Il soffiante a vite raggiunge la compressione interna durante il trasporto dell'aria nella cavità, quindi il soffiante a vite presenta la maggior parte dei vantaggi dei soffianti tradizionali e, allo stesso tempo, ha una maggiore efficienza.
Il processo di trasporto e compressione dell'aria è continuo e progressivo, quindi la pulsazione del flusso d'aria è inferiore e il controllo del rumore e della temperatura di scarico sono migliori rispetto ai soffianti tradizionali.
Come nuovo tipo di soffiante rotativo sviluppato negli ultimi anni, i soffianti a vite hanno iniziato a essere applicati in aerazione, controlavaggio gas-acqua, desolforazione ossidativa, processo di fluidizzazione/omogeneizzazione e trasporto pneumatico grazie alla loro struttura semplice, stabilità, risparmio energetico e bassa rumorosità.
| AutolubrificazioneⅡ |
Intervallo di pressione |
40-100KPa |
Intervallo di flusso d'aria |
1,4-172m³/min |
Intervallo di potenza |
4-280kw |
| N. |
Modello |
Diametro |
Pressione di scarico
(KPa)
|
Flusso d'aria
(m³/min)
|
Potenza motore
(Kw)
|
Velocità corpo principale
(rpm)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1,4-2,9 |
4-7,5 |
2000-3000 |
| 2 |
BLG109B |
2,2-4,8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3,9-8,7 |
5,5-18,5 |
| 4 |
BLG140B |
6,4-12,3 |
7,5-22 |
| 5 |
BLG160A |
DN150 |
7,1-15,1 |
7,5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11,5-25 |
15-45 |
| 8 |
BLG202A |
DN200 |
17,5-31,7 |
18,5-55 |
| 9 |
BLG202B |
22,8-41 |
22-75 |
| 10 |
BLG240A |
DN250 |
27,4-47,7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34,5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40,7-75,5 |
37-132 |
| 13 |
BLG275B |
47,4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67,6-116,7 |
75-185 |
| 15 |
BLG315B |
76,4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90-280 |
Composizione

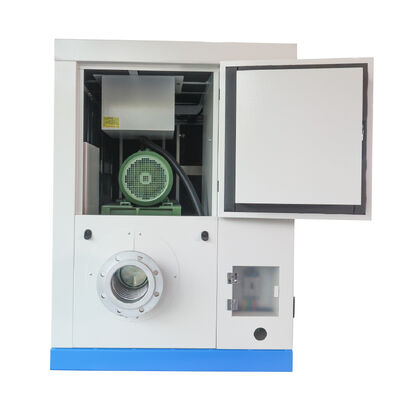

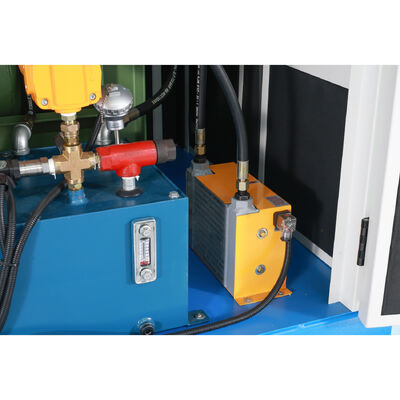

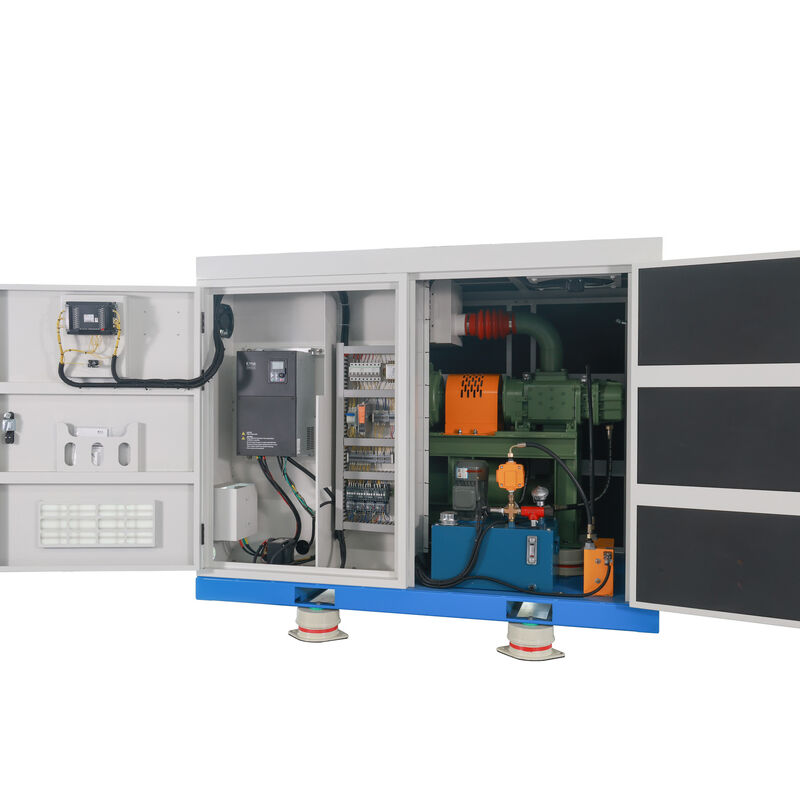

Il soffiante a vite è composto da involucro del soffiante, corpo principale del soffiante, motore, filtro dell'aria, silenziatore, serbatoio della pompa dell'olio e filtro dell'olio.
Come componente principale del soffiante a vite, la struttura del corpo principale del soffiante determina direttamente le prestazioni del soffiante. Il corpo principale è composto da involucro, rotori a vite, scatola ingranaggi, cuscinetti, tenute dell'albero, ecc.
Principio di funzionamento
Il principio di funzionamento del soffiante a vite è che due rotori femmina e maschio paralleli si ingranano tra loro nel cilindro a forma di "∞" per formare un volume di lavoro. Attraverso l'ingranaggio sincrono, il rotore ruota ad alta velocità nella direzione opposta e il volume di lavoro cambia periodicamente mentre il
rotore ruota, realizzando la compressione dell'aria durante il trasporto dell'aria. Il ciclo di lavoro del soffiante a vite può essere suddiviso in tre processi: aspirazione, compressione e scarico. Il processo del ciclo è il seguente:
1. Processo di aspirazione
Immagine ①: L'aria entra nel volume tra i denti del rotore attraverso la porta di aspirazione. Mentre il rotore ruota, il volume tra i denti si espande continuamente.
Immagine ②: Quando il volume tra i denti raggiunge il massimo, il volume tra i denti viene scollegato dalla porta di aspirazione e il processo di aspirazione termina.
2. Processo di compressione
Immagine ③: durante la compressione
3. Processo di scarico
Immagine ④: Dopo che il volume tra i denti è collegato alla porta di scarico, inizia il processo di scarico. Durante la rotazione del rotore, il volume tra i denti diminuisce continuamente, inviando l'aria compressa al tubo di scarico. Questo processo continua fino a quando il volume raggiunge i dati progettati.
Caratteristiche principali
1, I rotori maschio e femmina del soffiante a vite oil-free sono progettati con precisione. Rispetto al soffiante Roots, può raggiungere la compressione interna nella cavità, con maggiore efficienza e prestazioni di risparmio energetico superiori del 20% a parità di consumo energetico.
2, Flusso d'aria stabile, minore fluttuazione del flusso d'aria quando la pressione cambia.
3, Applicabile a pressioni più elevate, bassa rumorosità.
4, Disponibile con controllo remoto intelligente PLC e diversi metodi di comunicazione, comodo per la gestione operativa.
Applicazioni
Trattamento delle acque reflue: Richieste di aerazione variabile nei processi biologici.
Processi industriali: Trasporto pneumatico, fermentazione o produzione che richiedono un flusso d'aria stabile.
Sistemi HVAC: Gestione efficiente dell'aria in grandi strutture.
Specifiche da considerare
1, Capacità di flusso d'aria (m³/min o CFM)
2, Intervallo di pressione (bar o psi)
3, Potenza nominale del motore (kW) e classe di efficienza (ad esempio, IE5)
4, Livelli di rumore (dB) e metodo di raffreddamento (raffreddato ad aria/acqua).
