Informazioni sul soffiante a vite
Caratteristiche principali:
1, I rotori maschio e femmina del soffiante a vite oil-free sono progettati con precisione. Rispetto al soffiante Roots, può raggiungere la compressione interna nella cavità, con maggiore efficienza e prestazioni di risparmio energetico superiori del 20% a parità di consumo energetico.
2, Flusso d'aria stabile, meno fluttuazioni del flusso d'aria quando la pressione cambia.
3, Applicabile a pressioni più elevate, bassa rumorosità.
4, Disponibile con controllo remoto intelligente PLC e diversi metodi di comunicazione, comodo per la gestione operativa.
Il soffiante a vite raggiunge la compressione interna durante il trasporto dell'aria nella cavità, quindi il soffiante a vite presenta la maggior parte dei vantaggi dei soffianti tradizionali e, allo stesso tempo, ha una maggiore efficienza.
Il processo di trasporto e compressione dell'aria è continuo e progressivo, quindi la pulsazione del flusso d'aria è inferiore e il controllo del rumore e della temperatura di scarico sono migliori rispetto ai soffianti tradizionali.
Come nuovo tipo di soffiante rotativo sviluppato negli ultimi anni, i soffianti a vite hanno iniziato ad essere applicati in aerazione, controlavaggio gas-acqua, desolforazione ossidativa, processo di fluidizzazione/omogeneizzazione e trasporto pneumatico grazie alla loro struttura semplice, stabilità, risparmio energetico e bassa rumorosità.
| AutolubrificazioneⅠ |
Intervallo di pressione |
40-120KPa |
Intervallo di flusso d'aria |
2.2-100.7m³/min |
Intervallo di potenza |
5.5-180kw |
| N. |
Modello |
Diametro |
Pressione di scarico
(KPa)
|
Flusso d'aria
(m³/min)
|
Potenza motore
(Kw)
|
Velocità corpo principale
(rpm)
|
| 1 |
BLG115LA |
DN150 |
40-90 |
2.2-4.6 |
5.5-11 |
3000-5000 |
| 2 |
BLG115LB |
2.9-6.8 |
7.5-18.5 |
3000-5000 |
| 3 |
BLG170LA |
8.7-15.9 |
11-30 |
2200-3600 |
| 4 |
BLG170LB |
11.9-21.4 |
15-37 |
2200-3600 |
| 5 |
BLG180LA |
40-120 |
21-34.7 |
22-75 |
2500-3600 |
| 6 |
BLG210LA |
DN250 |
40-90 |
17.3-34.7 |
30-55 |
2000-3600 |
| 7 |
BLG210LB |
21.5-42.8 |
30-75 |
2000-3600 |
| 8 |
BLG250LA |
DN200 |
40-120 |
31.7-70.5 |
37-132 |
2000-3600 |
| 9 |
BLG320LA |
DN250 |
65.5-103.8 |
55-200 |
2000-3600 |
| 10 |
BLG300LB |
DN300 |
40-90 |
55.5-100.7 |
75-200 |
2000-3300 |
Composizione

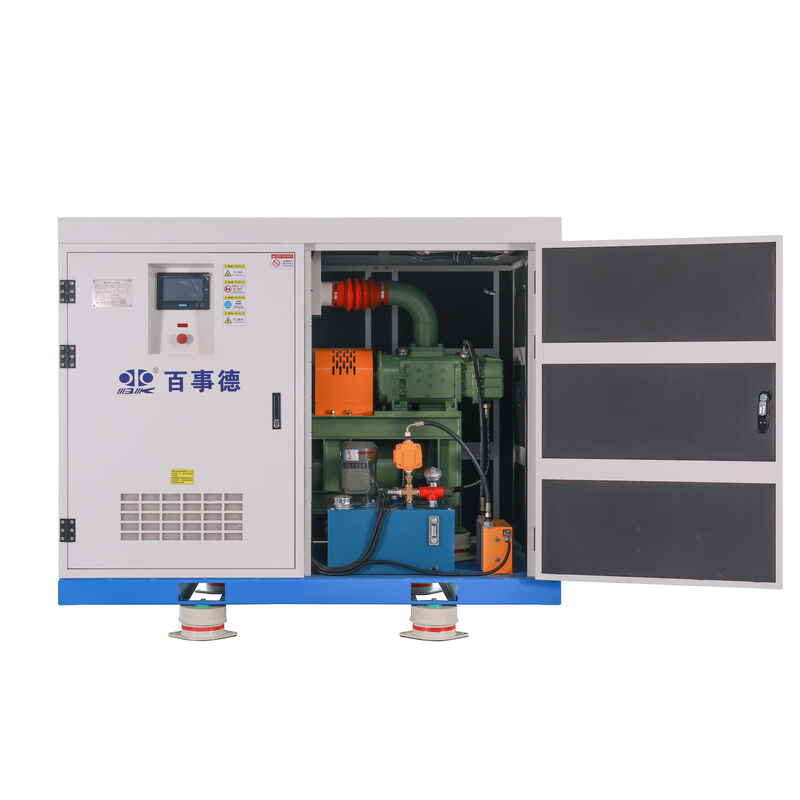

Il soffiante a vite è composto da involucro del soffiante, corpo principale del soffiante, motore, filtro dell'aria, silenziatore, serbatoio della pompa dell'olio e filtro dell'olio.

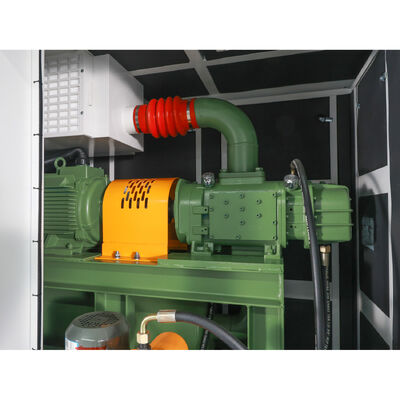

Come componente principale del soffiante a vite, la struttura del corpo principale del soffiante determina direttamente le prestazioni del soffiante. Il corpo principale è composto da alloggiamento, rotori a vite, scatola ingranaggi, cuscinetti, tenute dell'albero, ecc.
Principio di funzionamento
Il principio di funzionamento del soffiante a vite è che due rotori paralleli femmina e maschio si ingranano tra loro nel cilindro a forma di "∞" per formare un volume di lavoro. Attraverso l'ingranaggio sincrono, il rotore ruota ad alta velocità nella direzione opposta e il volume di lavoro cambia periodicamente mentre il rotore ruota, realizzando la compressione dell'aria durante il trasporto dell'aria. Il ciclo di lavoro del soffiante a vite può essere suddiviso in tre processi: aspirazione, compressione e scarico. Il processo del ciclo è il seguente:
1. Processo di aspirazione
Immagine ① : L'aria entra nel volume tra i denti del rotore attraverso la porta di aspirazione. Mentre il rotore ruota, il volume tra i denti si espande continuamente.
Immagine ② : Quando il volume tra i denti raggiunge il massimo, il volume tra i denti viene scollegato dalla porta di aspirazione e il processo di aspirazione termina.
2. Processo di compressione
Immagine ③: durante la compressione
3. Processo di scarico
Immagine ④: Dopo che il volume interdentale è collegato alla porta di scarico, inizia il processo di scarico. Durante la rotazione del rotore, il volume tra i denti diminuisce continuamente, inviando l'aria compressa al tubo di scarico. Questo processo continua fino a quando il volume raggiunge i dati progettati.
Caratteristiche
Basso consumo energetico
Adottando il principio della compressione termica adiabatica, l'efficienza totale del soffiante a vite oil-free è superiore al 75% ed è superiore del 20%-35% rispetto ai soffianti tradizionali. Inoltre, è caratterizzato da una maggiore pressione di scarico e da un minore impulso di pressione.
Bassa rumorosità
Il rumore aerodinamico del rotore a vite è molto piccolo e l'uscita è stabile, il che elimina il rilascio improvviso dell'aria interna. L'ingresso a forma di onda e lo sfiato riducono al minimo le fluttuazioni del flusso d'aria e il rumore del soffiante è inferiore a quello del tipo tradizionale.
Controllo intelligente

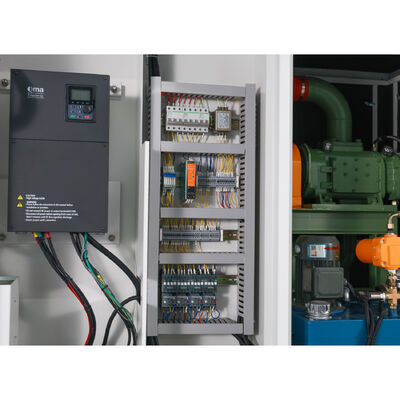

Sono disponibili il controllo PLC intelligente, il controllo remoto e più modalità di comunicazione, il che è conveniente per il funzionamento e la manutenzione.
Basso costo
Il design strutturale ottimizzato consente un minore consumo energetico e garantisce la durata del prodotto. Allo stesso tempo, l'unità di peso leggero (carico) funziona senza problemi senza infrastrutture speciali in modo da risparmiare sui costi per i clienti.
