Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore

Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore

Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore

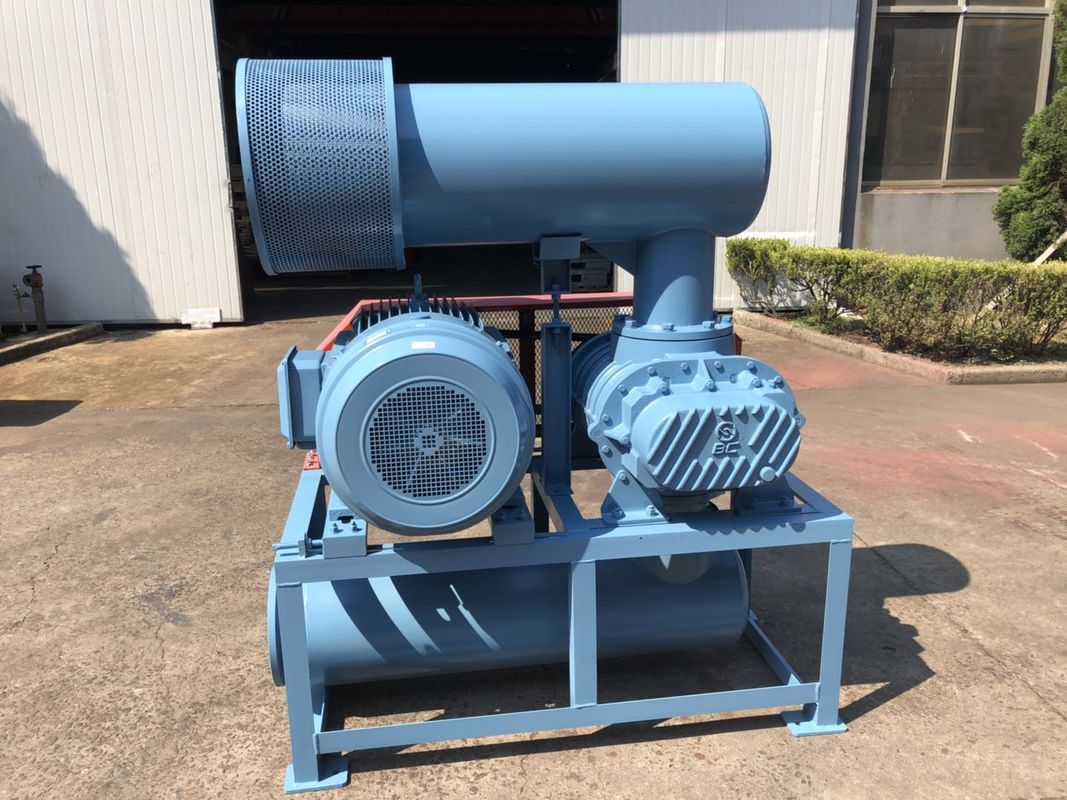

Air Cooling Three Lobe Roots Type Blower Cement 22-160kw Higher Capacity
Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001/CE
Numero di modello: BK9030
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: Esporta custodia in legno standard
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 set al mese
Contatto
Descrizione di prodotto dettagliata
Tipo: Spostamento positivo, radici tipo, trasporto dell'aria Capacità dell'aria: 43.44-122.58m3/min
Scarichi la pressione differenziale: 10-60KPA Potere del motore: 22-160KW
Foro di scarico: DN300 (12") Tipo di raffreddamento: Aria
Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce Materiali principali: Ghisa
Evidenziare:

ventilatore di stile delle radici di raffreddamento a aria

,

le radici del cemento scrivono il ventilatore a macchina

,

tipo ad alta pressione ventilatore delle radici



Ventilatore delle radici del lobo di raffreddamento a aria tre, 22-160KW, aeratore di capacità elevata



Il ventilatore a tre lame delle radici BK9030 è ampiamente usato per il sistema di trasporto pneumatico, in molti generi di industrie quali porcellana, materiali da costruzione, la fabbricazione di carta, la fusione, il potere, il petrolio, il prodotto chimico, i tessuti, l'acquacoltura, il trattamento delle acque, l'alimento, ecc.



Può abbinare un tipo verticale o un tipo orizzontale di silenziatore, o abbini un isolante per la misurazione del rumore per raggiungere il migliore risultato di abbassamento del rumore.





Specifiche:



Modello

BK9030

Capacità dell'aria

43.44-122.58m3/min

Scarichi la pressione differenziale

10-60KPA

Velocità rotatoria

700-1500rpm

Tipo del motore

22KW-160KW

380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione

Tipo dell'installazione

Norma: tipo orizzontale.



Tipo verticale disponibile per la vostra opzione

Colore Su misura, livello di RAL6011

N.W. del ventilatore senza motore

1550 chilogrammi

Dimensione d'imballaggio approssimativamente.

2.62*1.78*2.5m (length*width*height)





Caratteristiche:

1. Con l'entrata ed i silenziatori di scarico forniti, il rumore del ventilatore è basso.

2. la curva ottimizzata del rotore è adottata per migliorare l'efficienza del ventilatore.

3. aria pulita e grasso dell'uscita liberamente.

4. tecnologia di CAD/CAM: Il rotore della ventola, l'intelaiatura, la piastra laterale ed altre componenti chiavi sono fatti vicino



elaborazione digitale.

5. bell'aspetto: La macchina è di progettazione ottimizzata, di forma piacevole e della struttura compatta.





Strato di parametro


Modello Diametro del porto
(Millimetro)
Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BK9030 300 (12") 700 53,0817,0149,7827,4847,3537,1245,2642,77
850 66,1120,6662,8133,3760,3845,0758,3051,93
1000 79,1524,3075,8439,2573,4153,0371,3361,10
1150 92,1827,9588,8845,1486,4460,9884,3670,26
1250 100,8730,3897,5649,0795,1366,2993,0576,37
1400 113,9034,02110,6054,96108,1674,24106,0885,53
1500 122,5836,45119,2858,88116,8579,54114,7791,64




Modello Diametro del porto
(Millimetro)
Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
BK9030 300 (12") 700 43,4453,05
850 56,4764,42
1000 69,5075,7967,8590,49
1150 82,5387,1680,88104,06
1250 91,2294,7489,57113,11
1400 104,25106,11102,60126,68
1500 112,94113,69111,29135,73





Struttura della parte principale del ventilatore


Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore 0





No.

Nome di parte

Qty.



No.

Nome di parte

Qty.



No.

Nome di parte

Qty.

1

Basamento

2



9

Copertura di estremità sinistra

1



17

Serbatoio dell'olio

1

2

Vite esagonale

4



10

Perno rotondo

4



18

Ingranaggio

2

3

Parapolvere

1



11

Intelaiatura

1



19

Chiave

2

4

Ventola dell'azionamento

1



12

Guarnizione

4



20

Manica assiale

2

5

Cuscinetto

2



13

Copertura dell'estremità destra

1



21

Cuscinetto

2

6

Ventola guidata

2



14

Bolt

16



22

Piastrina di appoggio

2

7

Tazza della polvere

1



15

Sfiatatoio

1



23

Cuscinetto regolabile

vari

8

Capezzolo di grasso

2



16

Bolt

8



24

Dado magnetico

1





Disegno di montaggio del pacchetto del ventilatore



Tipo capacità elevata delle radici del lobo di raffreddamento a aria tre del cemento 22-160kw del ventilatore 1





Rifornimento standard di portata



1. ventilatore nudo dell'asse

2. pressione alleviare valvola

3. valvola di ritenuta del wafer (tipo esile)

4. silenziatore di aspirazione (con il filtro dell'aria)

5. silenziatore di scarico

6. base pubblica (con la copertura della cinghia)

7. cuscinetto di gomma di scossa e del giunto flessibile

8. puleggia del motore

9. metro Y-60 di pressione

10. V-cinghia

11. bulloni e dadi ed altre parti del collegamento

12. motore elettrico
