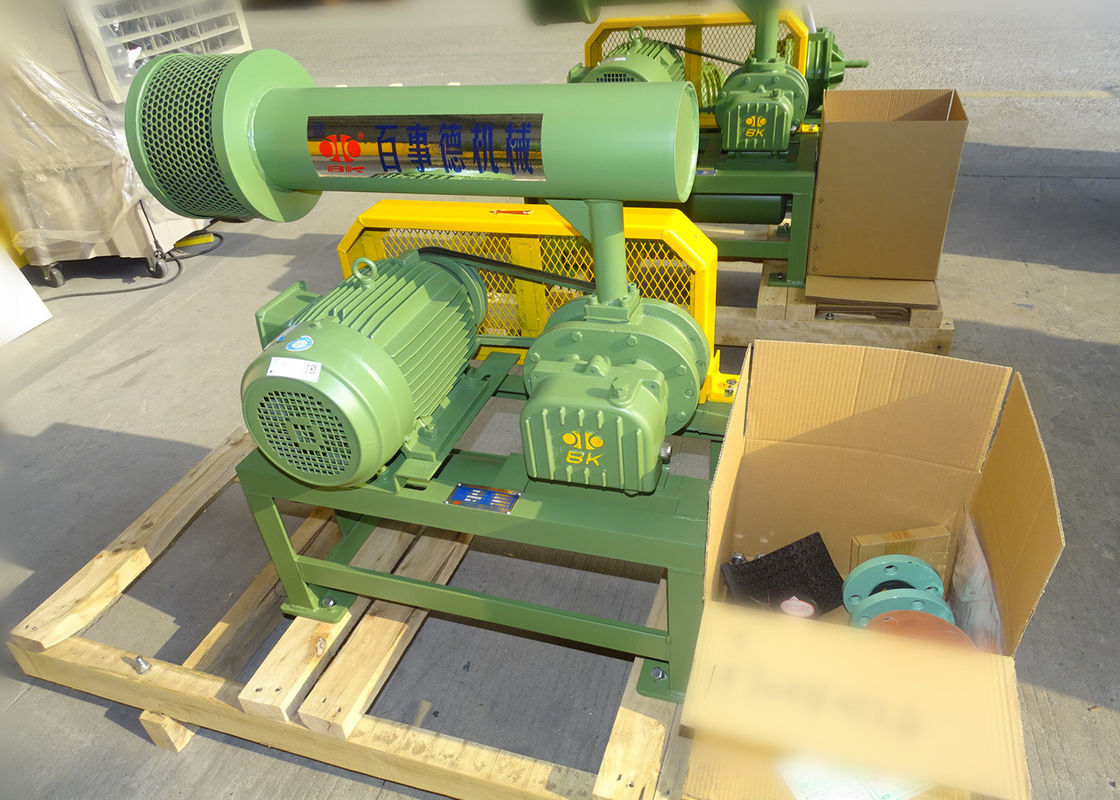

80Kpa raffreddamento ad acqua ad alta pressione ventilatore a tre radici

80Kpa raffreddamento ad acqua ad alta pressione ventilatore a tre radici

80Kpa raffreddamento ad acqua ad alta pressione ventilatore a tre radici
80Kpa Water Cooling High Pressure Three Lobe Roots Blower
80Kpa raffreddamento ad acqua ad alta pressione ventilatore a tre radici
Dettagli:
Luogo di origine: La CINA
Marca: B-TOHIN/BK
Certificazione: ISO9001 / ISO14001
Numero di modello: BKW9020S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Imballaggi particolari: Cassa di legno standard esportatrice
Tempi di consegna: 30 giorni lavorativi dal ricevimento dell'anticipo
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 500 insiemi/mese
Contatto
Descrizione di prodotto dettagliata
Nome: Tre lobi Root Blower Flusso d'aria: 420,58 m3/Min80,18 m3/Min
Pressione: 00,1-0,8 kgf/cm2 Pacco: Cassa in legno esportata
Tipo di raffreddamento: Acqua grado automatico: Automatico, semiautomatico
Tipo di imballaggio: Caso RPM del ventilatore: 1000-1600
Applicazione: Trattamento delle acque reflue Tipo di impianto:: orizzontale o verticale
Evidenziare:

Tri ventilatore delle radici del lobo DN250

,

Ventilatore delle radici del lobo di raffreddamento ad acqua tri

,

ventilatore ad alta pressione delle radici 80Kpa



DN200 BKW9020S Radiante di raffreddamento ad acqua


BKW9020S Roots Blower eredita la maggior parte dei componenti da BK9020, adotta il raffreddamento ad acqua nel coperchio del cuscinetto, che può ridurre la temperatura del cuscinetto durante il lavoro e prolungare la longevità,La dimensione del foro è DN250., che può generare una maggiore capacità adatta per l'utilizzo nelle fabbriche di cemento e nelle centrali elettriche.



1- ingranaggi di sincronizzazione a elica per un funzionamento regolare
2Compatta, flessibile nell'installazione offre agli utenti maggiori scelte.
3Struttura integrata della girante e dell'albero per un funzionamento più stabile e regolare
4Adottare sigilli d'olio importati in gomma fluorificata con grande resistenza all'usura e ad alte temperature.
5Basso rumore, basse vibrazioni e basso consumo energetico.


Specificità:

Pressione differenziale di scarico 60-100KPA
Capacità aerea 420,58 m3/min-80,18 m3/min
Velocità di rotazione 1000 rpm-1500 rpm
Tipo di motore 75 kW-160 kW
380/400/415/440V, 3FASE, 50/60HZ
Marca del motore Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la vostra scelta
Tipo di impianto Standard: tipo orizzontale.
Tipo verticale disponibile per la vostra scelta
N.W. del soffiatore senza motore 1310 kg
Dimensioni dell' imballaggio Approx. 2.62*1,78*2,60m (lunghezza*larghezza*altezza)




Parametri


Modello Port Dia (MM) Velocità Flusso d'aria di entrata (m3/min) e potenza dell'albero (KW) (m)3/min)
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 10,0 kgf/cm2 Frigorifero
Acqua
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Descrizione delle parti del soffiatore:

Casing Fabbricazione a partire da ferro HT200
Struttura ENDLESS adottata per migliorare l'efficienza, una volta lavorata da un centro CNC con elevata precisione

Rotore (albero e girante) Fatto di ghisa QT500
La girante e l'albero sono fusi come parte integrante.
L'adozione di una piastra NC per l'elaborazione per ottenere un'elevata precisione
Cuscinetto di bordo dell'ingranaggio Fatto di GCr15
marchio NSK, cuscinetto a sfera di contatto angolare a doppia fila,con una lunghezza massima non superiore a 50 mm
Cuscinetto di trazione Fatto di GCr15
Marchio NSK, cuscinetto a rulli cilindrici
Attrezzatura Fabbricazione a partire da 20CrMnTi
Struttura del bisello per un funzionamento più agevole
Sigillo di olio Fabbricazione a partire da materie tessili
sopporta alte temperature e ha una vita più lunga.


Principio di funzionamento

Il soffiatore di radici è un soffiatore di cubo, e scarica una quantità fissa di aria in proporzione alla sua velocità di rotazione.Rispetto al soffiatore a due lobi, è di meno impulsi d'aria, minore variazione di carico, maggiore resistenza, minore rumore e vibrazione.

Due pozzi paralleli hanno tre lobi ciascuno, tutti i lobi mantengono un piccolo spazio libero tra loro e alloggiano all'interno.una certa aria verrà assorbita all'ingresso e trasferita dalla superficie interna dell'alloggiamento alla porta di scarica del soffiatore.

Due alberi saranno ruotati dagli ingranaggi di sincronizzazione, senza alcun contatto tra i lobi, quindi può essere ruotato ad alta velocità senza alcuna lubrificazione all'interno.semplice configurazione■ funzionamento regolare; buona stabilizzazione delle prestazioni; è stato ampiamente applicato in varie industrie.



Acqua di raffreddamento:



È necessaria acqua pulita senza sostanze estranee.

La temperatura dell'acqua deve essere inferiore a 40 °C.



Dimensione del profilo:

80Kpa raffreddamento ad acqua ad alta pressione ventilatore a tre radici 0

Fogli di dimensioni di contorno                       Unità: mm

Tipo
Port Dia
Potenza del motore		 A B C D E F G H K. M N 0 P Q. 4-M16×h
Peso
(kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 ~ 15 428 512
18.5 ¢22 473 557
BK6005 80(3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 ~ 15 458 532
18.5 ¢22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢22
30		 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 (((8") 11 ¢45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 (((8") 30°132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Le dimensioni per BK12034 e BK12042 saranno fornite appositamente.
Stan!dArdi acce- Scusate. includono: silenziatore di entrata e di uscita, ga di pressioneUGe, telaio, puleggia del soffiatore, motore Puliera, beE' la guardia della cintura.eValvola di Lief, valvola di controllo.
I pesi sopra indicati si applicano solo agli accessori standard, escluso il motore.
