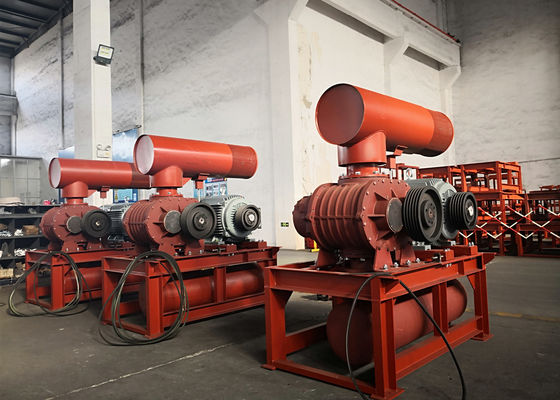

0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower

0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower

0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower
0.8 Bar 132kw 10
0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower
Dettagli:
Luogo di origine: La CINA
Marca: BK
Certificazione: ISO9001/ISO14001/CE

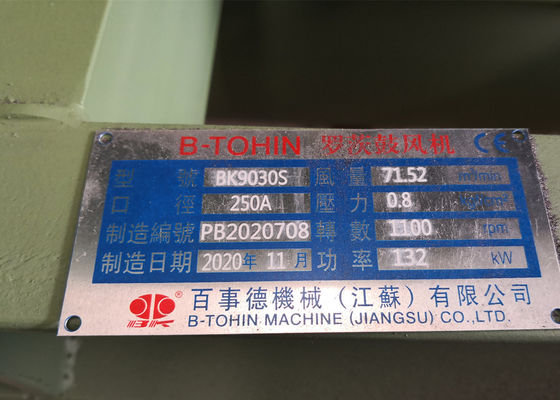

Numero di modello: BK9030S
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negoziabile
Imballaggi particolari: Caso di legno standard dell'esportazione
Tempi di consegna: 30 giorni lavorativi dal ricevimento dell'anticipo
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 insiemi /month
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: Tre lobi Root Blower Tipo: Dislocazione positiva, tipo di radici, trasporto aereo
Capacità d'aria: 71.52-1116.5m3/min Pressione differenziale di scarico: 00,1-0,8 kgf/cm2
Potenza del motore: 132 kW Discussione: DN250 (10 ¢)
Tipo di raffreddamento: Aria Applicazione: Aerazione, retrolavaggio, trasporto pneumatico, applicato al trattamento dell'acqua, al cemento, all
Materiali principali: Ghisa Velocità: 850-1500 giri/min
Voltaggio: 380V/400V/415V/440V/Personalizzato Frequenza: 50Hz/60Hz
Evidenziare:

tri ventilatore delle radici del lobo da 0

,

8 barre

,

tri ventilatore delle radici del lobo 132kw



0.8 bar, 132KW, 10", 850-1500 giri/min, 71.52-116.5m3/min soffiante ad aria Roots a tre lobi



  Il soffiatore Roots è un soffiatore volumetrico che scarica una quantità fissa d'aria in proporzione alla sua velocità di rotazione. Ad ogni rotazione, due lobi completano tre volte l'assorbimento e lo scarico dell'aria. Rispetto al soffiatore a due lobi, presenta minori impulsi d'aria, minore variazione di carico, maggiore robustezza, minore rumore e vibrazioni.





Specifiche:



Modello

BK9030S

Capacità aria

71.52-116.5m3/min

Pressione differenziale di scarico

80KPA

Velocità di rotazione

850-1500 giri/min

Tipo motore

37-90/110-220KW

380/400/415/440V, 3 FASI, 50/60HZ, disponibile anche motore a frequenza variabile

Tipo di installazione

Standard: tipo orizzontale.

Tipo verticale disponibile a scelta
Colore Personalizzato, standard RAL6011





Vantaggi del prodotto



1. Viene adottata una curva del lobo ottimizzata per ridurre le perdite interne del soffiatore, migliorare l'efficienza del soffiatore e ridurre la temperatura di esercizio.

2. Dopo l'ingrandimento del diametro dell'albero, non si verificheranno deformazioni e collisioni sotto una pressione di carico più elevata poiché la robustezza del soffiatore è migliorata.

3. L'ingranaggio di sincronizzazione adotta una struttura a denti dritti per un funzionamento regolare.

4. Viene selezionato un cuscinetto a sfere a gola profonda di alta precisione e basso fattore di attrito per ridurre il rumore operativo. Inoltre, grazie alle dimensioni maggiori del cuscinetto abbinato al diametro dell'albero maggiorato, la capacità di carico del cuscinetto è aumentata e la sua durata è estesa.

5. Basso rumore e vibrazioni, consumo energetico compatto ed economico.





Foglio parametri

Modello Diametro porta (MM) Velocità Flusso d'aria in ingresso (m3/min) e potenza all'albero (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
giri/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK9030S 250 (10") 850 63.04 31.99 60.19 40.17 58.00 48.36 56.16 56.54 54.53 64.73 53.06 72.91 　 　 　 　
1000 75.38 37.63 72.53 47.26 70.34 56.89 68.50 66.52 66.87 76.15 65.40 85.78 64.05 95.41 62.80 105.04
1150 87.72 43.27 84.87 54.35 82.68 65.42 80.84 76.50 79.21 87.57 77.74 98.65 76.39 109.72 75.14 120.80
1250 95.95 47.04 93.09 59.08 90.91 71.11 89.06 83.15 87.44 95.19 85.97 107.23 84.62 119.26 83.36 131.30
1400 108.29 52.68 105.43 66.16 103.25 79.65 101.40 93.13 99.78 106.61 98.31 117.64 96.96 133.58 95.70 147.06
1500 116.51 56.45 113.66 70.89 111.47 85.34 109.63 99.78 108.00 114.23 106.54 128.67 105.18 143.12 103.93 157.56





Struttura corpo principale del soffiatore


0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower 0





N.

Nome parte

Quantità.



N.

Nome parte

Quantità.



N.

Nome parte

Quantità.

1

Base

2



9

Coperchio estremità sinistra

1



17

Serbatoio olio

1

2

Bullone esagonale

4



10

Perno tondo

4



18

Ingranaggio

2

3

Guarnizione antipolvere

1



11

Cassa

1



19

Chiavetta

2

4

Girante motrice

1



12

Paraolio

4



20

Manicotto assiale

2

5

Cuscinetto

2



13

Coperchio estremità destra

1



21

Cuscinetto

2

6

Girante condotta

2



14

Bullone

16



22

Piastra cuscinetto

2

7

Tappo antipolvere

1



15

Respiratore

1



23

Spessore regolabile

diversi

8

Ingrassatore

2



16

Bullone

8



24

Dado magnetico

1

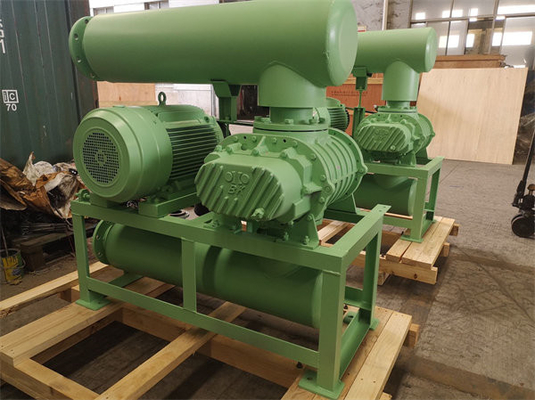

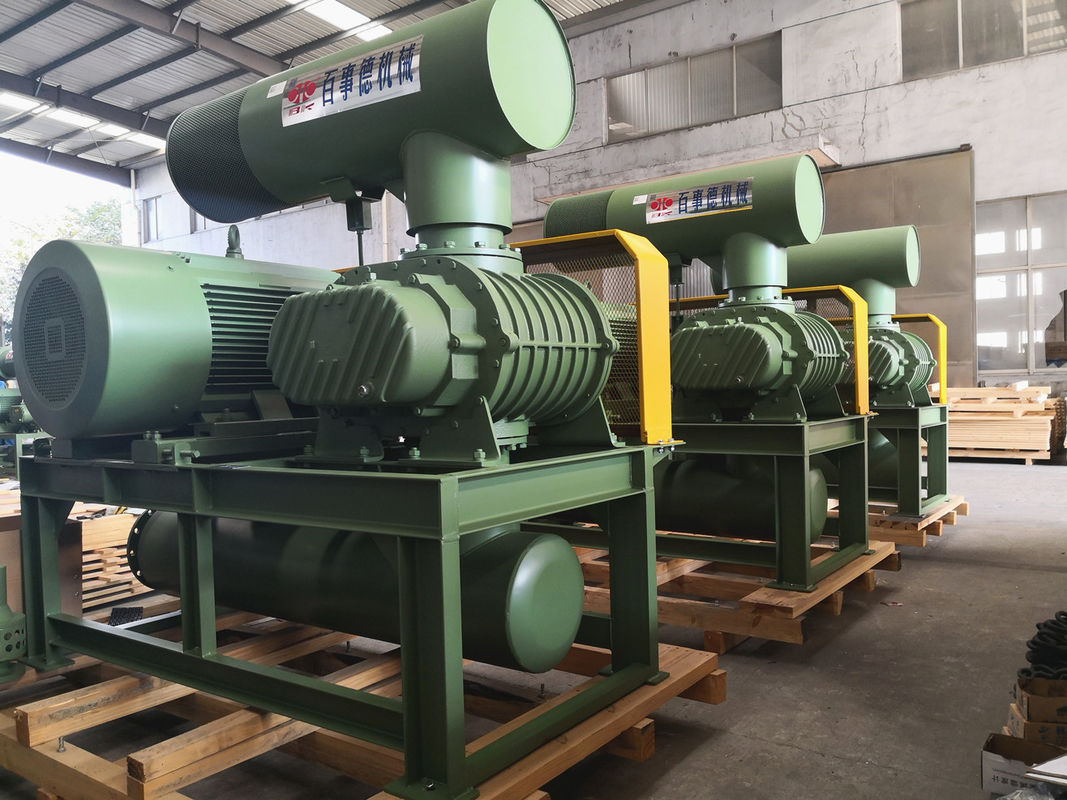

Disegno di assemblaggio del pacchetto soffiatore



0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower 1





Ambito di fornitura standard



1. soffiatore ad albero nudo

2. valvola di scarico pressione

3. valvola di ritegno a wafer (tipo slim)

4. silenziatore di aspirazione (con filtro aria)

5. silenziatore di scarico

6. basamento comune (con coperchio cinghia)

7. giunto flessibile in gomma e tampone antivibrazione

8. puleggia motore

9. manometro

10. cinghia trapezoidale

11. bulloni e dadi e altre parti di connessione

12. motore elettrico



Applicazioni del prodotto

I nostri prodotti sono ampiamente utilizzati. L'azienda si impegna a migliorare continuamente il nostro ricerca; Soddisfare i clienti è la nostra promessa invariabile come principio e ha ottenuto un alto credito dal mercato.



0.8 bar 132kw 10 "850-1500 rpm 71,52-116,5m3/min Tri Lobo Roots Blower 2
