Soffiatore d'aria a pressione negativa per pompa a vuoto Roots DN200, 28.05-49.67m3/min, -50KPA a -70KPA, 37-45KW
Informazioni sul soffiante a vuoto BV200H
Il soffiante a vuoto BV200H è un tipo di pompa ad aria a lobi Roots a spostamento. Può raggiungere -70KPA di vuoto. È ampiamente utilizzato per il trasporto pneumatico sottovuoto ed è caratterizzato da prestazioni stabili ed eccellente efficienza volumetrica.
Specifiche
|
Modello
|
BV200H
|
|
Capacità d'aria
|
28.05-49.67m3/min
|
|
Pressione differenziale di scarico
|
-50 ~ -70KPA
|
|
Velocità di rotazione
|
1150-1850rpm
|
|
Tipo di motore
|
22-30/37-45/55/75-90KW
380/400/415/440V, 3FASI, 50/60HZ
|
|
Marca del motore
|
Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la tua opzione
|
|
Tipo di installazione
|
Standard: tipo verticale
|
|
Peso netto del soffiante senza motore
|
728kg
|
Scheda parametri
| Modello |
Velocità |
Capacità di ingresso (m3/min) e potenza all'albero (KW) |
| -0.5kgf/cm² |
-0.55kgf/cm² |
-0.6kgf/cm² |
-0.65kgf/cm² |
-0.7kgf/cm² |
| -5000mmH2O |
-5500mmH2O |
-6000mmH2O |
-6500mmH2O |
-7000mmH2O |
| -0.05Mpa |
-0.055Mpa |
-0.06Mpa |
-0.065Mpa |
-0.07Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV200H |
1150 |
28.42 |
35.48 |
28.05 |
37.53 |
|
|
|
|
|
|
| Porta Dia: DN200(8") |
1250 |
31.46 |
38.56 |
31.08 |
40.79 |
30.71 |
43.03 |
|
|
|
|
| 1320 |
33.58 |
39.64 |
33.2 |
42.54 |
32.82 |
45.44 |
32.22 |
47.79 |
|
|
| 1380 |
35.4 |
42.57 |
35.02 |
45.04 |
34.64 |
47.5 |
34.01 |
49.97 |
|
|
| 1480 |
38.44 |
45.66 |
38.05 |
48.3 |
37.66 |
50.94 |
37.01 |
53.59 |
36.35 |
56.23 |
| 1650 |
43.3 |
50.59 |
42.9 |
53.52 |
42.50 |
56.45 |
41.79 |
59.38 |
41.06 |
62.31 |
| 1850 |
49.67 |
57.07 |
49.26 |
60.37 |
48.85 |
63.68 |
48.08 |
66.99 |
47.31 |
70.29 |

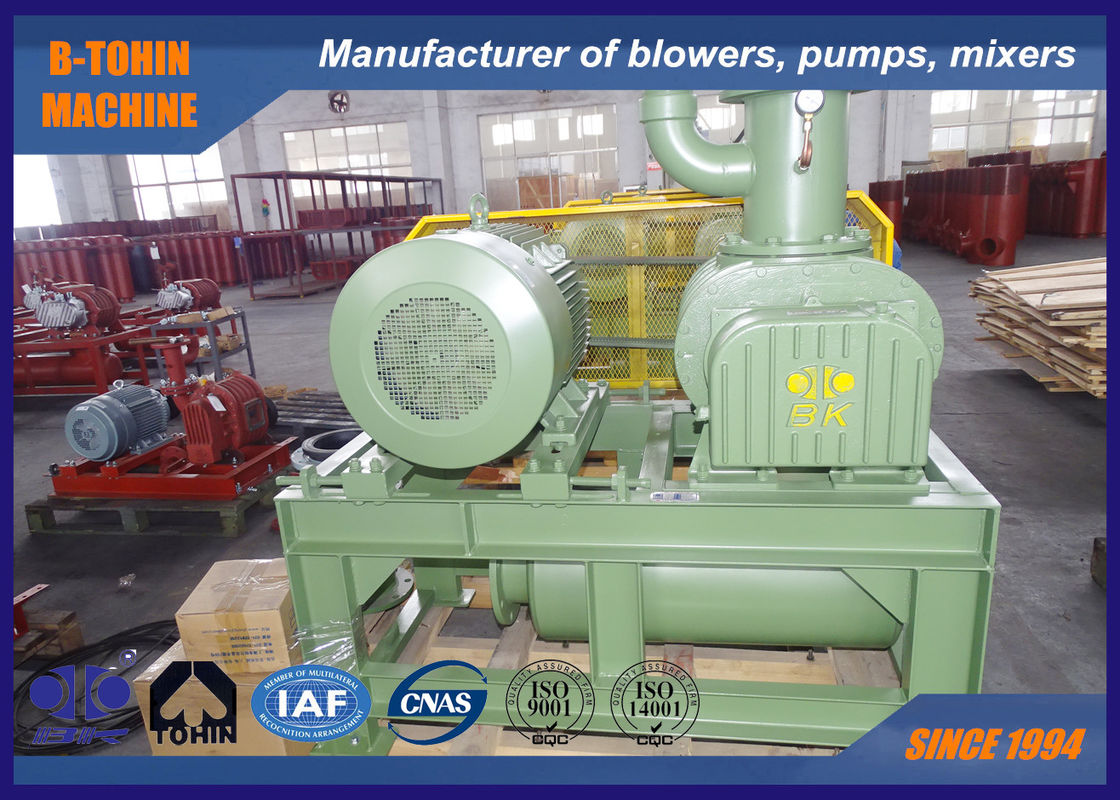

Disegno di assemblaggio del pacchetto soffiante
Dimensioni
| BV-H Foglio delle dimensioni d'ingombro |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Unità: mm |
Tipo |
Porta Dia |
Potenza motore (kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
Q |
T |
U |
n-M16×h |
Peso
(kg) |
| BV200H |
(8") |
22～30 |
1140 |
900 |
450 |
120 |
132 |
1000 |
350 |
190 |
188 |
288 |
503 |
333 |
640 |
696 |
363 |
28 |
2157 |
617 |
6-M16×400 |
728 |
| 37～45 |
1200 |
1000 |
500 |
100 |
| 55 |
1250 |
125 |
| 75～90 |
1300 |
150 |
433 |
740 |
796 |
28 |
2157 |
617 |
| Gli accessori standard includono: silenziatore di aspirazione, silenziatore di scarico, manometro a pressione negativa, base, coperchio della cinghia, valvola di sicurezza del vuoto, cinghia triangolare. |
|
| Il peso sopra indicato è solo per gli accessori standard, escluso il motore. |
|
Fornitura standard di ambito
1. corpo principale del soffiante
2. valvola di sicurezza del vuoto
3. silenziatore di ingresso
4. silenziatore di uscita
5. base pubblica (con coperchio della cinghia)
6. giunto flessibile in gomma e tampone antiurto
7. puleggia del soffiante
8. manometro
9. cinghia
10. bulloni e dadi e altre parti di collegamento
11. motore
