Vuoto 70KPA, 5.85m3/min, 15KW, soffiante Roots a pressione negativa, pompa per vuoto DN80

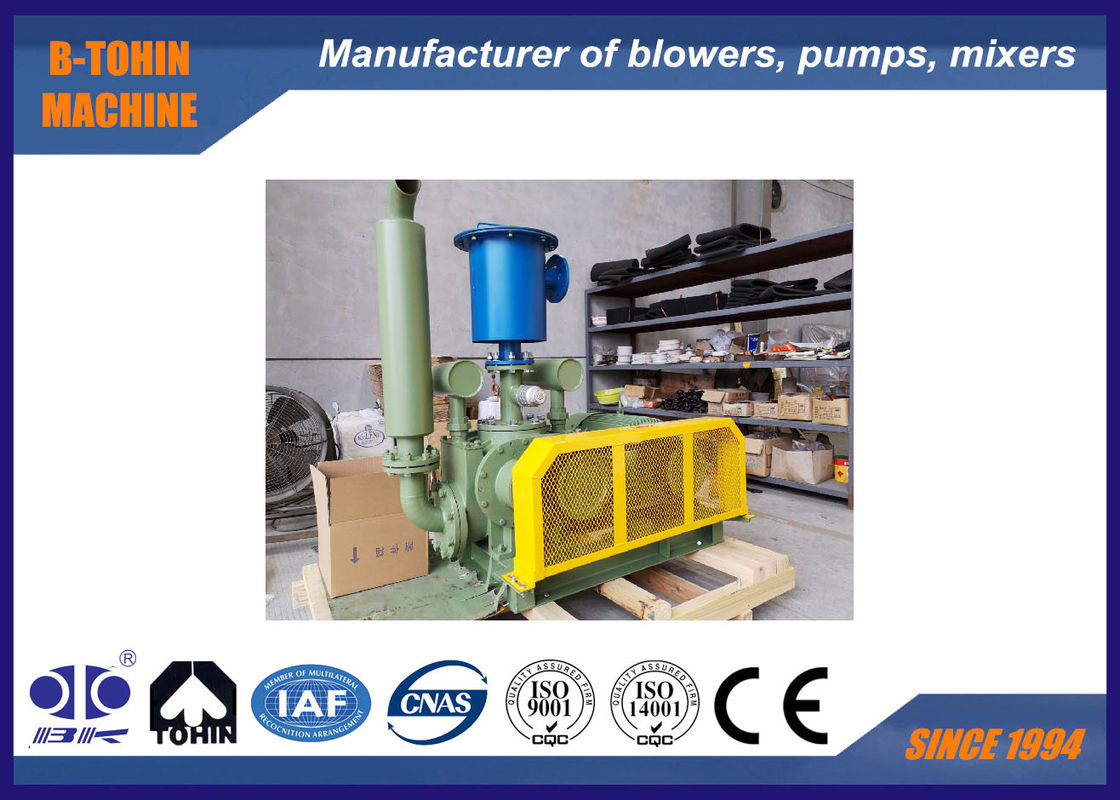

Informazioni sulla soffiante per vuoto BV80H
La soffiante per vuoto BV80H è un tipo di pompa per aria a spostamento di tipo Roots. Può raggiungere una pompa per vuoto di -70KPA. È ampiamente utilizzata per il trasporto pneumatico sottovuoto ed è caratterizzata da prestazioni stabili ed eccellente efficienza volumetrica.
Specifiche
|
Modello
|
BV80H
|
|
Portata d'aria
|
3.41-7.15m3/min
|
|
Pressione differenziale di scarico
|
- 50 ~ -70KPA
|
|
Velocità di rotazione
|
1500-2400rpm
|
|
Tipo di motore
|
3-4/5.5-7.5/11-15KW
380/400/415/440V, 3FASI, 50/60HZ
|
|
Marca del motore
|
Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la tua opzione
|
|
Tipo di installazione
|
Standard: tipo verticale
|
|
Peso netto della soffiante senza motore
|
203kg
|
Scheda dei parametri
| Modello |
Velocità |
Portata in ingresso (m3/min) e potenza all'albero (KW) |
| -0.5kgf/cm² |
-0.55kgf/cm² |
-0.6kgf/cm² |
-0.65kgf/cm² |
-0.7kgf/cm² |
| -5000mmH2O |
-5500mmH2O |
-6000mmH2O |
-6500mmH2O |
-7000mmH2O |
| -0.05Mpa |
-0.055Mpa |
-0.06Mpa |
-0.065Mpa |
-0.07Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV80H |
1500 |
3.71 |
5.92 |
3.62 |
6.48 |
3.52 |
7.04 |
3.41 |
7.38 |
|
|
| Diametro porta: DN80(3") |
1700 |
4.45 |
7.2 |
4.36 |
7.59 |
4.26 |
7.98 |
4.14 |
8.37 |
|
|
| 1900 |
5.2 |
8.05 |
5.1 |
8.48 |
5.01 |
8.91 |
4.88 |
9.35 |
|
|
| 2100 |
5.85 |
8.79 |
5.75 |
9.26 |
5.65 |
9.74 |
5.52 |
10.21 |
5.39 |
10.68 |
| 2200 |
6.31 |
9.32 |
6.21 |
9.82 |
6.12 |
10.32 |
5.98 |
10.83 |
5.85 |
11.33 |
| 2400 |
7.15 |
10.27 |
7.05 |
10.82 |
6.95 |
11.38 |
6.81 |
11.93 |
6.66 |
12.49 |
Disegno di assemblaggio del pacchetto soffiante
Dimensioni
| Foglio delle dimensioni del profilo BV-H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Unità: mm |
Tipo |
Diametro porta |
Potenza motore (kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
Q |
T |
U |
n-M16×h |
Peso
(kg) |
| BV80H |
(3") |
3～4 |
770 |
500 |
0 |
135 |
65 |
900 |
200 |
135 |
108 |
175.5 |
275.5 |
174.5 |
300 |
350 |
175.5 |
25 |
1621 |
386 |
4-M16×300 |
203 |
| 5.5～7.5 |
800 |
150 |
204.5 |
330 |
380 |
| 11～15 |
150 |
284.5 |
6-M16×400 |
| Gli accessori standard includono: silenziatore di aspirazione, silenziatore di scarico, manometro a pressione negativa, base, coperchio della cinghia, valvola di sicurezza per vuoto, cinghia triangolare. |
|
| Il peso sopra indicato è solo per gli accessori standard, escluso il motore. |
|
Fornitura standard
1. corpo principale della soffiante
2. valvola di sicurezza per vuoto
3. silenziatore di ingresso
4. silenziatore di uscita
5. base pubblica (con coperchio della cinghia)
6. giunto flessibile in gomma e tampone antiurto
7. puleggia della soffiante
8. manometro
9. cinghia
10. bulloni e dadi e altre parti di collegamento
11. motore
