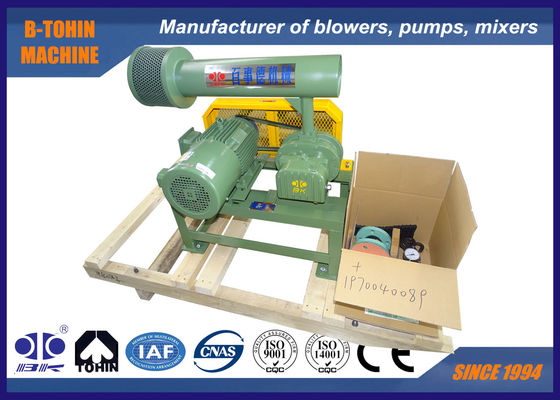

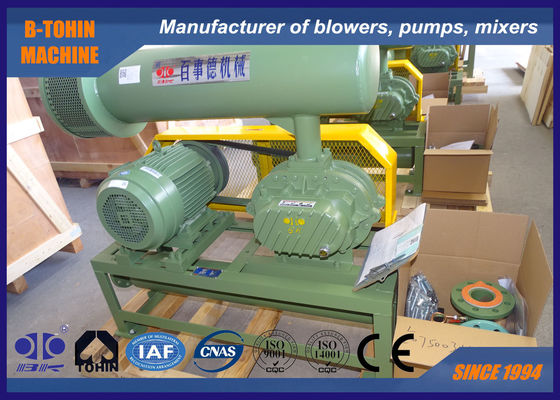

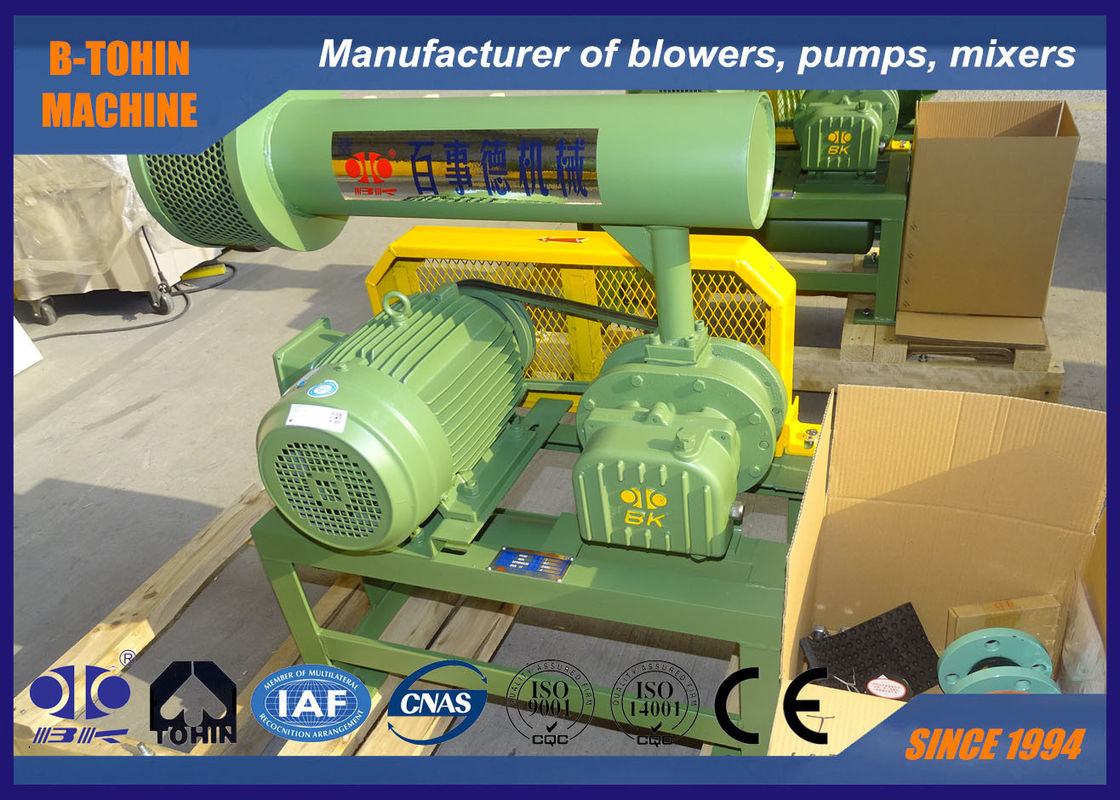

Soppiatto a radici a tre lobi positivi, pressione 10-80KPA, velocità di rotazione 700-1500rpm
Il soffiatore di radici è ampiamente utilizzato nell'industria elettrica, petrolifera, siderurgica, olfattiva, alimentare, di produzione di ossigeno, filatura,
Imballaggio a vuoto, fabbricazione di carta, acquacoltura, trattamento delle acque reflue, trasporto pneumatico, ecc.
Specificità:
|
Modello
|
BK8016S
|
|
Capacità aerea
|
15.21-47.14m3/min
|
|
Pressione differenziale di scarico
|
10-80KPA
|
|
Velocità di rotazione
|
700-1500 giri al minuto
|
|
Tipo di motore
|
30-90KW
380/400/415/440V, 3PHASES, 50/60HZ, motore a frequenza disponibile anche
|
|
Marca del motore
|
Standard: motore Siemens Beide o Wannan
Motore Siemens e ABB per la vostra scelta
|
|
Tipo di impianto
|
Standard: tipo orizzontale
Tipo verticale disponibile per la vostra scelta
|
| Colore |
Personalizzazione, standard RAL6011 |
|
N.W. del soffiatore senza motore
|
730 kg
|
|
Dimensioni dell' imballaggio Approx.
|
2.1*1.5*2.35 (lunghezza*larghezza*altezza)
|
Caratteristiche:
1- ingranaggi di sincronizzazione a elica per un funzionamento regolare
2Compatta, flessibile nell'installazione offre agli utenti maggiori scelte.
3Adottare la struttura integrata della girante, più stabile in funzione.
4Adottare sigilli ad olio importati realizzati in gomma fluorata, che è di buona resistenza all'usura e resistente alle alte temperature.
5- Vibrazioni ridotte e consumi energetici economici
Scheda di parametri
| Modello |
Port Dia. |
Velocità |
Capacità di ingresso (m3/min) e potenza dell'albero (KW) |
| 0.1 kgf/cm2 |
0.2 kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
0.5 kgf/cm2 |
00,6 kgf/cm2 |
00,7 kgf/cm2 |
00,8 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (((6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Norme di produzione
I prodotti forniti dal fornitore sono fabbricati secondo le seguenti norme:
JISB8341-1995 "Metodo di prova e di ispezione del compressore a spostamento"
JB/T8941.1-1999 "Condizioni per il soffiatore di radici di applicazione generale"
JB/T8941.2-1999 "Metodo di prova delle prestazioni del soffiatore di radici per applicazioni generali"
GB/T 13306-91 GB/T 13306-91 "Nomeplate"
Struttura del corpo principale del soffiatore
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
- No, no, no, no.
|
Nome della parte
|
- Qty.
|
|
1
|
Piede
|
2
|
|
9
|
Copertina della parte sinistra
|
1
|
|
17
|
Serbatoio di olio
|
1
|
|
2
|
per la fabbricazione di apparecchi per la trasmissione di dati
|
4
|
|
10
|
Pignone rotondo
|
4
|
|
18
|
Attrezzatura
|
2
|
|
3
|
Sigillo antispolvere
|
1
|
|
11
|
Abitazione
|
1
|
|
19
|
Chiave
|
2
|
|
4
|
Impellatore di trazione
|
1
|
|
12
|
Sigillo di olio
|
4
|
|
20
|
Capo assiale
|
2
|
|
5
|
Cuscinetto di trazione
|
2
|
|
13
|
Copertina di destra
|
1
|
|
21
|
Cuscinetto di bordo dell'ingranaggio
|
2
|
|
6
|
Motore a motore
|
2
|
|
14
|
Bolt
|
16
|
|
22
|
Piastra di cuscinetti
|
2
|
|
7
|
Copertura di polvere
|
1
|
|
15
|
Respirazione
|
1
|
|
23
|
Pad regolabile
|
diversi
|
|
8
|
Sottile
|
2
|
|
16
|
per la produzione di materie plastiche o di materie plastiche
|
8
|
|
24
|
Noccioline magnetiche
|
1
|
Disegno di montaggio del pacchetto del soffiatore
Fornitura standard di campo di applicazione
1. soffiatore a filo nudo
2. valvola di sollevamento
3. valvola di controllo per wafer di tipo slime
4. silenziatore di ingresso (con filtro d'aria)
Il silenziatore di smorzamento è adottato principalmente per eliminare il rumore del flusso d'aria all'ingresso del soffiatore.e il materiale di assorbimento acustico è posizionato tra i cilindri interno ed esterno per il peso leggeroIl silenziatore è realizzato in acciaio A3.
5. silenziatore di scarico
6. Soppiatto e base del motore (con cintura di copertura)
7. giunzione flessibile in gomma e ammortizzatore
8. puleggia motrice
9. pressometro
10. cintura a V
11. bulloni, dadi e altre parti di collegamento
12. motore elettrico
Sono disponibili componenti opzionali come il rivestimento acustico, la cabina di controllo, la valvola di avvio automatico e i pezzi di ricambio.
