Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA

Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA

Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001 / ISO14001 / CE
Numero di modello: BK5003
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negoziabile
Imballaggi particolari: caso di legno standard dell'esportazione
Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 110 SETS / mese
Contatto
Descrizione di prodotto dettagliata
Capacità aerea: 30,43 - 7,15 m3/min Nome: Tre lobi Root Blower
Scarichi la pressione differenziale: 10-80 kpa Potenza del motore: 5.5-7.5 KW/11-15 KW
Materiale principale: di ghisa Origine della tecnologia: Stati Uniti
Raffreddato: per aria naturale RPM del ventilatore: 850-2000
Voltaggio: 380V/400V/415V/440V/Personalizzato Frequenza: 50 Hz/60 Hz
Tipo di impianto:: orizzontale o verticale
Evidenziare:

Un ventilatore di 3 radici del lobo

,

ventilatore di trasporto pneumatico

Soppiattore a base di ferro battuto con pressione 10-80KPA per il trattamento delle acque di scarico



B-Tohin è un produttore professionale che produce soffiatori di radici di ferro battuto.E abbiamo un dipartimento di ricerca indipendente per progettare e realizzare nuovi prodotti secondo i requisiti specifici dei clienti.





Specificità:



Modello

BK5003

Capacità aerea

30,43-7,15 m3 / min

Pressione differenziale di scarico

10-80 KPA

Velocità di rotazione

850-2000 giri al minuto

Tipo di motore

50,5-7,5 kW /11-15 kW

Marca del motore

Standard: motore Siemens Beide o Wannan

Motore Siemens e ABB per la vostra scelta

Tipo di impianto

Standard: tipo orizzontale.

Tipo verticale disponibile per la vostra scelta
Colore Personalizzazione, standard RAL6011

Dimensioni dell' imballaggio Approx.

1.8*1.3*2.1m (lunghezza*larghezza*altezza)





Caratteristiche:

1- ingranaggi di sincronizzazione a elica per un funzionamento regolare

2Compatta, flessibile nell'installazione offre agli utenti maggiori scelte.

3Struttura integrata della girante superiore alla struttura a fessura, più stabile nella trasmissione di potenza

4. basso rumore e vibrazioni, consumo energetico compatto ed economico.

5Struttura dei cuscinetti di ingresso e di uscita per una maggiore flessibilità dell'installazione.





Scheda di parametri



Modello Port Dia Velocità Capacità di ingresso (m3/min) e potenza dell'albero (KW)
0.1 kgf/cm2 0.2 kgf/cm2 00,3 kgf/cm2 00,4 kgf/cm2 0.5 kgf/cm2 00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

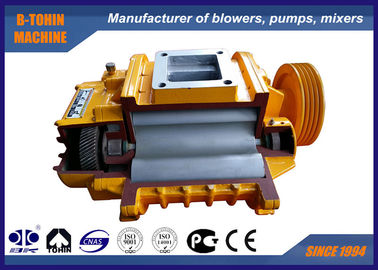

Struttura del corpo principale del soffiatore


Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA 0





- No, no, no, no.

Nome della parte

- Qty.



- No, no, no, no.

Nome della parte

- Qty.



- No, no, no, no.

Nome della parte

- Qty.

1

Piede

2



9

Copertina della parte sinistra

1



17

Serbatoio di olio

1

2

per la fabbricazione di apparecchi per la trasmissione di dati

4



10

Pignone rotondo

4



18

Attrezzatura

2

3

Sigillo antispolvere

1



11

Casing

1



19

Chiave

2

4

Impellatore di trazione

1



12

Sigillo di olio

4



20

Capo assiale

2

5

Cuscinetto di trazione

2



13

Copertina di destra

1



21

Cuscinetto di bordo dell'ingranaggio

2

6

Motore a motore

2



14

Bolt

16



22

Piastra di cuscinetti

2

7

Copertura di polvere

1



15

Respirazione

1



23

Pad regolabile

diversi

8

Sottile

2



16

Bolt

8



24

Noccioline magnetiche

1





Disegno di montaggio del pacchetto del soffiatore



Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA 1





Fornitura standard di campo di applicazione



1. soffiatore a filo nudo

2. valvola di sollevamento

3. valvola di controllo del wafer (tipo sottile)

4. silenziatore di ingresso (con filtro d'aria)

5. silenziatore di scarico

6. base pubblica (con cintura)

7. giunzione flessibile in gomma e ammortizzatore

8. puleggia motrice

9. pressometro

10. cintura a V

11. bulloni, dadi e altre parti di collegamento

12. motore elettrico a 3 fasi



Dimensione del profilo del prodotto

Sopratore di radici a tre lobi di ferro battuto professionale con pressione 10-80KPA 2



BKFogli di dimensioni di contorno                       Unità: mm
Tipo Port Dia Potenza del motore A B C D E F G H K. M N 0 P Q. 4-M16×h
Peso
(kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 ~ 15 428 512
18.5 ¢22 473 557
BK6005 80(3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 ~ 15 458 532
18.5 ¢22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢22 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 (((8") 11 ¢45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 (((8") 30°132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Le dimensioni per BK12034 e BK12042 saranno fornite appositamente.
Stan!dArdi acce- Scusate. includono: silenziatore di entrata e di uscita, ga di pressioneUGe, telaio, puleggia del soffiatore, motore Puliera, beE' la guardia della cintura.eValvola di Lief, valvola di controllo.
I pesi sopra indicati si applicano solo agli accessori standard, escluso il motore.
