Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKW8016 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 50 serie al mese |
Nome: | Ventilatore rotatorio del lobo delle radici | Capacità dell'aria: | 14.63-43.50m3/min |
---|---|---|---|
Pressione differenziale di scarico: | 60-100KPA | Potere del motore: | 37-110W |
Foro di scarico: | DN200 (8") | Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia |
Tipo dell'installazione: | Verticale, orizzontale disponibile anche | ||
Evidenziare: | ventilatore positivo rotatorio,ventilatore rotatorio del lobo |

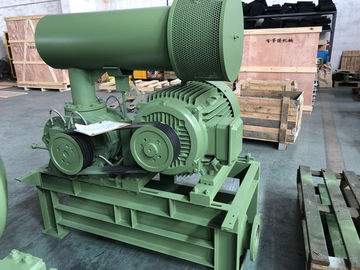

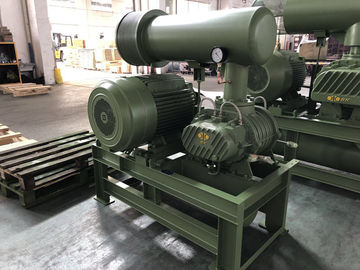

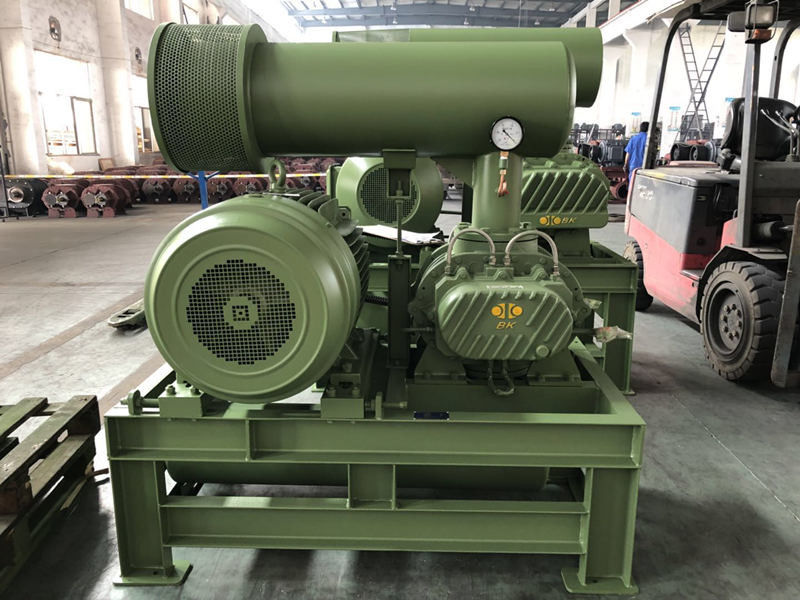

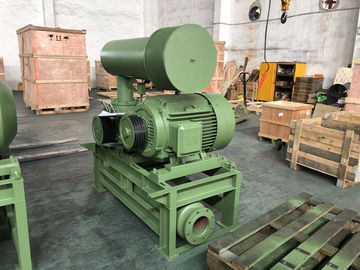

Ventili il ventilatore rotatorio del lobo delle radici, la pressione 100-150KPA, ventili pneumatico trasportano il ventilatore
Circa BKW
Raffreddamento ad acqua adottato in copertura del cuscinetto, che può abbassare la temperatura di cuscinetto in modo da prolungare il tempo di impiego del cuscinetto e permettere a più su
operazione di pressione.
Specifiche
Modello |
BKW8016 |
Capacità dell'aria |
14.63-43.50m3/min |
Pressione differenziale di scarico |
60-100KPA |
Velocità rotatoria |
700-1500rpm |
Volume dell'acqua di raffreddamento |
15 l/min |
Tipo del motore |
37-110KW |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione |
Norma: tipo orizzontale. |
N.W. del ventilatore senza motore |
800kg |
Dimensione dell'imballaggio approssimativamente. |
Cassa da imballaggio per il ventilatore: 2.1*1.25*1.2m (L*W*H) Cassa da imballaggio per gli accessori del ventilatore: 1.73*0.9*0.66m (L*W*H) |
Caratteristiche
1. Tipo migliore di serie di BK per il raggiungimento ad alta pressione
2. L'aumento ad alta temperatura si presenta nell'ambito dell'operazione ad alta pressione, il sistema di raffreddamento ad acqua risolverà il problema e proteggerà i cuscinetti.
Strato di parametro
Modello | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | Raffreddamento Acqua |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | m.3/min | Chilowatt | L/min | |
BKW5003 Diametro del porto: DN65 (2,5") |
1000 | 2,38 | 4,68 | 2,25 | 5,56 | 4 | ||||||
1150 | 2,98 | 5,38 | 2,85 | 6,39 | 2,73 | 7,21 | 2,61 | 8,03 | ||||
1250 | 3,38 | 5,85 | 3,25 | 6,95 | 3,13 | 7,84 | 3,01 | 8,73 | ||||
1350 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | 3,42 | 9,42 | ||||
1500 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | 4,02 | 10,47 | 3,91 | 11,54 | ||
1600 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 | 4,42 | 11,17 | 4,31 | 12,30 | ||
1750 | 5,40 | 8,19 | 5,26 | 9,73 | 5,14 | 10,97 | 5,03 | 12,22 | 4,92 | 13,46 | ||
1850 | 5,80 | 8,66 | 5,67 | 10,29 | 5,54 | 11,60 | 5,43 | 12,91 | 5,32 | 14,23 | ||
2000 | 6,40 | 9,36 | 6,27 | 11,12 | 6,15 | 12,54 | 6,03 | 13,96 | 5,92 | 15,38 |
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
5. valvola di ritenuta
6. giunto flessibile
7. manometro
8. puleggia
9. V-cinghia
10. copertura della cinghia
11. base del ventilatore
12. motore elettrico
Persona di contatto: Iris Xu
Telefono: +8615301523076
