Produttore professionista di vari generi di ventilatori
 |
| Luogo di origine: | La CINA |
| Marca: | BK |
| Certificazione: | ISO9001/ISO14001/CE |
| Numero di modello: | BKW8024 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Caso di legno standard dell'esportazione |
| Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 50 insiemi al mese |
| Nome: | Ventilatore rotatorio del lobo delle radici | Tipo: | Lo spostamento positivo pianta il tipo, tre lobi |
|---|---|---|---|
| Capacità dell'aria: | 22.74-66.05m3/min | Pressione differenziale di scarico: | 60-80KPA |
| Potere del motore: | 45-132W | Foro di scarico: | DN250 (10") |
| Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Tipo dell'installazione: | orizzontale, verticale disponibile anche |
| Evidenziare: | 3600m3 / ventilatore rotatorio delle radici di ora,Ventilatore rotatorio delle radici,tipo rotatorio ventilatore delle radici |
||

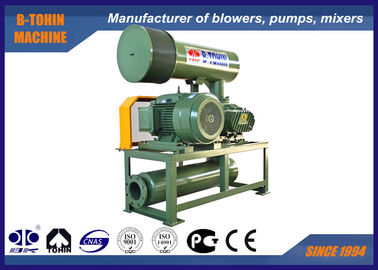

Il ventilatore rotatorio del lobo delle radici del ghisa, la capacità 3600m3/hour pianta il ventilatore del lobo
Il ventilatore delle radici è un genere di ventilatore volumetrico di cui la capacità e la rivoluzione dell'aria ha formato una proporzione. Ogni rotazione del tipo ventilatore del tre-lobo ha bisogno di tre volte di scarico del suction& dell'aria dei due-lobi. Confrontato al tipo ventilatore del due-lobo, un ventilatore di tre radici del lobo ha le caratteristiche della pulsazione bassa dell'aria e dell'operazione più stabile.
Ha due lobi sui due cuscinetti paralleli. Ci sono piccoli spazi minuscoli fra i lobi, l'intelaiatura ellittica come pure ogni lobo. rotazione uniforme della velocità dei lobi alle direzioni opposte fa la determinata aria della quantità circondata dall'intelaiatura ed i lobi trasportati per formare l'aspirazione al lato di scarico.
Specifiche
|
Modello |
BKW8024 |
|
Capacità dell'aria |
22.74-66.05m3/min |
|
Scarichi la pressione differenziale |
60-80KPA |
|
Velocità rotatoria |
700-1500rpm |
|
Volume dell'acqua di raffreddamento |
20 l/min |
|
Tipo del motore |
45-132KW |
|
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
|
Tipo dell'installazione |
Norma: tipo orizzontale. |
|
N.W. del ventilatore senza motore |
1160kg |
|
Dimensione d'imballaggio approssimativamente. |
2.28*1.51*2.45m (L*W*H) |
Caratteristiche
1. curve del rotore migliori per i risparmi energetici 15 - 25%
Il ventilatore delle radici 2.BKW ha buon sigillando la prestazione usando il materiale di sigillamento di gomma di fluoro.
3. l'accuratezza dell'ingranaggio è la quinta classe e le parti principali sono NC lavorate per l'assicurazione dell'andamento privo d'intoppi.
vibrazione 4.Low dovuto equilibrio dinamico accurato.
5.The ha trasportato l'aria è pulito ed esente da petrolio o da polvere.
Strato di parametro
| Modello | Velocità | Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt) | Raffreddamento Acqua |
|||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | ||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
| RPM | m3/min | Chilowatt | m3/min | Chilowatt | m3/min | Chilowatt | L/min | |
|
BKW8024 |
700 | 23,85 | 39,10 | 22,74 | 47,51 | 20 | ||
| 850 | 31,76 | 47,48 | 30,65 | 55,06 | ||||
| 1000 | 39,67 | 55,86 | 38,56 | 64,78 | 37,67 | 73,70 | ||
| 1150 | 47,59 | 64,24 | 46,48 | 74,50 | 45,58 | 84,76 | ||
| 1250 | 52,86 | 69,82 | 51,75 | 80,98 | 50,86 | 92,13 | ||
| 1400 | 60,77 | 78,20 | 59,67 | 90,69 | 58,77 | 103,19 | ||
| 1500 | 66,05 | 83,78 | 64,94 | 97,17 | 64,05 | 110,56 | ||
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento
Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
È un dispositivo di sicurezza sul sistema. Quando il sistema funziona anormalmente e la resistenza è superiore al valore nominale, la valvola di limitazione della pressione si apre per scaricare l'aria dalla valvola di limitazione della pressione per impedire il ventilatore ed il motore essere sovraccarico.
5. valvola di ritenuta
È usato per impedire il riflusso di aria ad alta pressione nel sistema durante l'arresto. Il riflusso può causare la reversione del ventilatore e poi causare le disfunzioni del ventilatore. Il corpo di valvola è fatto di ghisa.
6. giunto flessibile
7. manometro
8. puleggia del ventilatore e puleggia del motore
9. V-cinghia
10. copertura della cinghia
11. base pubblica
. motore 12
