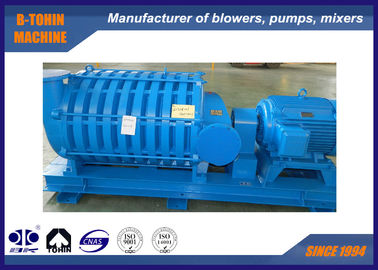

compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min

compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min

  • compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min
compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min
Dettagli:
Luogo di origine: La Cina
Marca: BK
Certificazione: ISO9001/ISO14001
Numero di modello: D50-1.7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: caso di legno standard dell'esportazione
Tempi di consegna: 20-40 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 10 set al mese
Contatto
Descrizione di prodotto dettagliata
Capacità dell'aria: 50m3/min Pressione differenziale di scarico: 70KPA
Potere del motore: 90kw Foro di scarico: DN200 (8")
Tipo di raffreddamento: Acqua Tipo determinato: Coppia
Applicazione: trattamento delle acque, fornace di fusione, impianto di preparazione del carbone, galleggiamento de Direzione del flusso d'aria: Verticale ed orizzontale per l'opzione dei clienti
Evidenziare:

ventilatore centrifugo ad alta pressione

,

aeratore centrifugo





90KW ventilatore centrifugo a più stadi, compressore d'aria 70KPA per risucchio, 50m3/min






Circa il ventilatore centrifugo a più stadi di serie di D


Il ventilatore centrifugo a più stadi di serie di D è progettato dall'istituto famoso in Cina e dagli ingegneri di B-Tohin. Il ventilatore ha parecchie ventole collegate dalla barretta del collegamento. L'ingresso dell'aria è compresso gradatamente ed infine la capacità dell'aria di scarico da sbocco.





Specifiche



Modello no.

D50-1.7

Pressione differenziale di scarico

70KPA

Potere del motore

90KW

Capacità dell'aria

50m3/min

Tipo del motore

380/400/415/440V, 3PHASES, 50/60HZ

Marca del motore

Norma: Motore di Siemens Beide o di Wannan

Siemens e motore di ABB per la vostra opzione






Caratteristiche

  • Struttura compatta, aspetto elegante, alta stabilità, installazione conveniente e manutenzione

  • Buon funzionamento

  • A basso rumore

  • Ventilatore senza olio

  • La ventola è descritta con lineare composito speciale per ridurre la perdita interna e per migliorare l'efficienza volumetrica.

  • Facile essere regolato

  • Gli anelli dell'entrata sono forniti per la ventola di ogni fase e le tenute a labirinto sono messe fra le fasi ed alle due estremità di alloggio per impedire la perdita del gas.

  • raffreddamento a aria e raffreddamento ad acqua progettato per il piedistallo del cuscinetto dello scarico, prolungato sopportando tempo di impiego.

  • Direzione di scorrimento due per opzione: verticale e orizzontale

  • Ventilatore e motore collegati coppia, altri metodi del collegamento disponibili secondo i requisiti differenti di tecnica.




Struttura della parte principale del ventilatore



compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 0

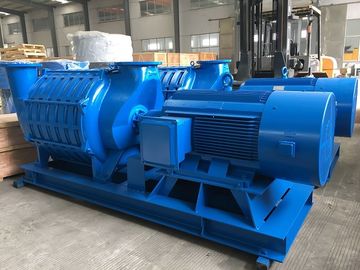

Disegno di montaggio del pacchetto del ventilatore





compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 1



Rifornimento standard di portata



1. Parte principale del ventilatore

2. Silenziatore dell'entrata (con il filtro dell'aria)

3. Base pubblica per il motore ed il ventilatore (coprigiunti compreso)

4. Valvola a farfalla manuale dell'entrata

5. Motore

6. Manometro

7. Bulloni di attacco ed accessori del collegamento

8. Valvola di ritenuta



Accessori facoltativi:

1. silenziatore di scarico

2. valvola a farfalla dello sbocco (manuale o eletrical)

3. liberi la valvola

4. liberi il silenziatore

5. riduttore

6. giunto flessibile

7. isolamento acustico

8. gabinetto di controllo




Dimensioni del ventilatore



Direzione di scorrimento orizzontale compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 2 compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 3
Direzione di scorrimento verticale compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 4 compressore d'aria centrifugo a più stadi del ventilatore di 70KPA 90KW per risucchio 50m3/min 5



1. motore elettrico di coppia 6. della valvola a farfalla del silenziatore di aspirazione 4. della parte principale 3. del ventilatore della base 2. del ventilatore 5.



Modello Dimensione (millimetri)
A B C
D50-1.7 1150 1285 2630
