Ventilatore delle radici del lobo BKD-3000 tre & compressori 100KPA-150KPA per le estese applicazioni

Dettagli:

Luogo di origine:	La Cina
Marca:	BK
Certificazione:	ISO9001/ISO14001/CE
Numero di modello:	BKD-3000

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negoziabile
Imballaggi particolari:	caso di legno standard dell'esportazione
Tempi di consegna:	15 - 30 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
Capacità di alimentazione:	50 serie al mese

Contatto

Descrizione di prodotto dettagliata

Tipo:	Soffiatore d'aria a radici, tre lobi, due stadi	Capacità d'aria:	130,93-29,31 m3/min
Pressione di scarico:	100-150KPA	Potenza del motore:	30-45/55-75KW
Discussione:	DN100 ((4 ̇)	Tipo di connessione:	Cinghia e puleggia
Applicazione::	Aerazione, retrolavaggio, trasporto pneumatico, applicato per il trattamento dell'acqua, la pulizia	Tipo di raffreddamento:	acqua e raffreddatore centrale
Evidenziare:	blowe azionato a cinghia , ventilatore di trattamento delle acque

Soffiante ad aria Roots ad alta pressione BKD-3000, a due stadi, soffiatore Roots da 100KPA-150KPA

Informazioni su BKD

La serie BKD è un soffiatore Roots a due stadi. È composto da due soffiatori BKW per raggiungere pressioni più elevate. Buone prestazioni sono garantite da un sistema di raffreddamento intermedio tra il primo e il secondo stadio, che garantisce la temperatura standard dell'aria in ingresso al soffiatore del secondo stadio.

Specifiche

Modello	BKD-3000
Capacità aria	13.93-29.31m³/min
Pressione differenziale di scarico	100-150KPA
Velocità di rotazione	850-1650rpm
Volume acqua di raffreddamento	50 l/min
Tipo motore	30-45/55-75KW 380/400/415/440V, 3 FASI, 50/60HZ
Tipo di installazione	Standard: tipo verticale
P.N. del soffiatore senza motore	950kg
Dimensioni imballaggio circa.	2.01.82.35m (lunghezzalarghezzaaltezza)
Caratteristiche	1. Il raffreddamento ad acqua per i cuscinetti su entrambe le piastre terminali abbassa la temperatura operativa dei cuscinetti. 2. Raffreddatore intermedio equipaggiato per un funzionamento stabile del soffiatore

Foglio parametri

Art. N.	Velocità (rpm)		Capacità di aspirazione (m3/min) e potenza all'albero (KW)								Raffreddamento acqua
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰstadio	Ⅱstadio	m³/min	kw	m³/min	kw	m³/min	kw	m³/min	kw	L/min
BKD-3000 Diametro uscita: 100 (4") Composto da BKW7011 + BKW7006	850	1000	14.03	30.21	13.67	34.42	13.35	38.17	13.26	40.59	50
	1000	1150	17.23	35.16	16.87	40.05	16.55	44.40	16.47	47.21
	1150	1300	20.44	40.11	20.07	45.68	19.75	50.64	19.67	53.83
	1250	1400	22.57	43.40	22.21	49.43	21.89	54.80	21.80	58.24
	1400	1550	25.78	48.35	25.41	55.06	25.09	61.04	25.01	64.86
	1500	1650	27.91	51.65	27.55	58.82	27.23	65.19	27.14	69.27

Sistema di flusso d'aria e raffreddamento

Disegno di assemblaggio del pacchetto soffiatore

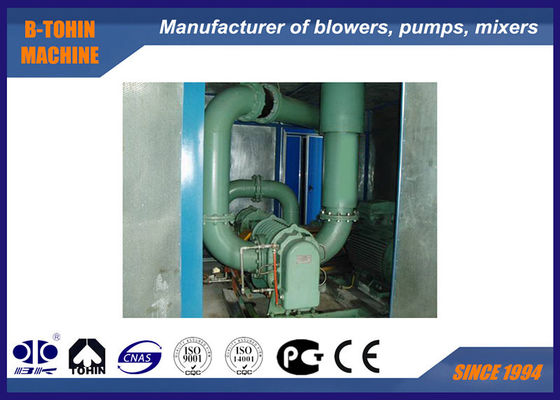

Ventilatore delle radici del lobo BKD-3000 tre & compressori 100KPA-150KPA per le estese applicazioni 1

Ambito di fornitura standard

1. corpo principale soffiatore 1
2. corpo principale soffiatore 2
3. valvola di scarico pressione
4. valvola di ritegno
5. silenziatore di aspirazione (con filtro aria)
6. silenziatore di scarico
7. base comune (con coperchio cinghia)
8. giunto flessibile in gomma e pad antivibrazione
9. puleggia
10. manometro
11. cinghia
12. bulloni e dadi e altre parti di connessione
13. motore
14. raffreddatore intermedio
