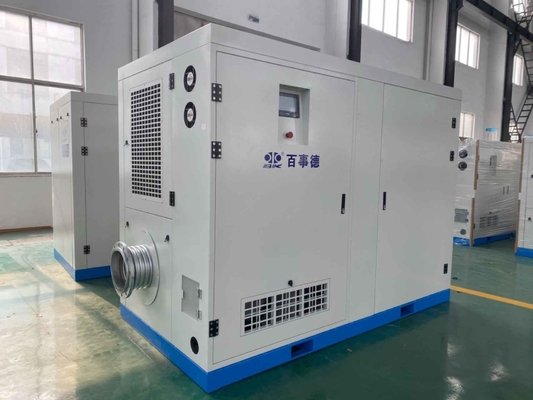

Ventilatore a vite ad alta pressione di VFD con il motore a magnete permanente

Dettagli:

Luogo di origine:	porcellana
Marca:	B-TOHIN
Certificazione:	ISO9001 / ISO14001
Numero di modello:	BLG210RA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Imballaggi particolari:	CASO DI LEGNO DELL'ESPORTAZIONE
Tempi di consegna:	30 giorni lavorativi
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 INSIEMI AL MESE

Contatto

Descrizione di prodotto dettagliata

Descrizione:	Bloccante a vite BLG210RA	pressione:	160-200Kpa
Flusso d'aria:	20.5 m3/min-42,1 m3/min	Pacco:	custodia in legno
Potenza del motore:	75 kW-132 kW	Tipo di raffreddamento:	Olio
Port Dia.:	DN250	Velocità del soffiatore:	2800-4800 giri al minuto
Evidenziare:	ventilatore a vite ad alta pressione , Ventilatore a vite di VFD , ventilatore gemellato della vite del motore a magnete permanente

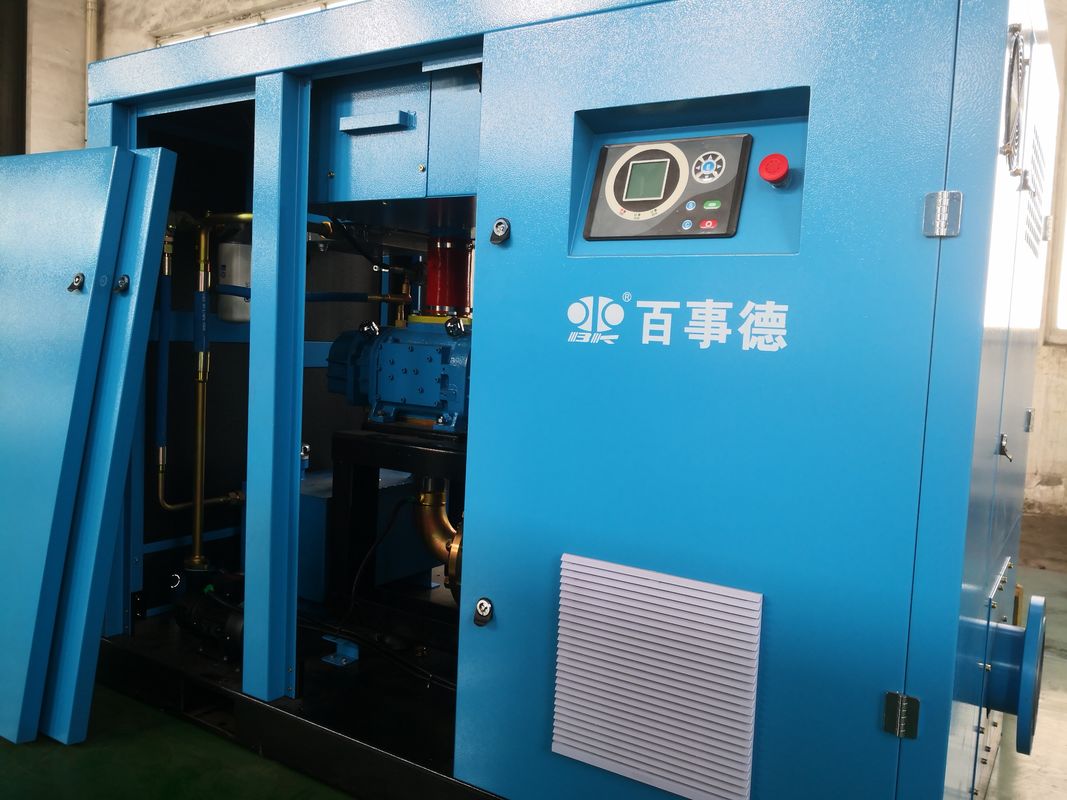

Bloccante a vite BLG210RA

Principio di funzionamento
1Inizia l' aspirazione.
2L' aspirazione termina e inizia la compressione.
3Durante la compressione
4La compressione termina e inizia lo scarico d' aria.

Ventilatore a vite ad alta pressione di VFD con il motore a magnete permanente 0

Caratteristiche

Risparmio energetico
Grazie al principio di compressione adiabatica, l'efficienza totale del soffiatore a vite senza olio supera il 75%, risparmiando oltre il 20%-35% di energia rispetto al soffiatore Roots.Il soffiatore è caratterizzato da una maggiore pressione di scarico e da un impulso di pressione inferiore.

Basso rumore
Il rumore aerodinamico del rotore a vite è molto piccolo, e l'uscita liscia elimina il rilascio improvviso di aria interna, e l'ingresso ondulato e l'uscita d'aria riducono al minimo le fluttuazioni del flusso d'aria,Quindi il rumore è inferiore a quello dei soffiatori tradizionali.

Intelligente
Controllo PLC intelligente, controllo remoto e vari metodi di comunicazione sono convenienti per il funzionamento e la gestione

Basso costo
La progettazione strutturale ottimizzata consente la durata del prodotto con un minor consumo.

Parametri

Forza- lubrificazione	Intervallo di pressione	100-200KPa	Intervallo di flusso d'aria	3-200 m3/min	Distanza di potenza	11-500 kW
- No, no, no, no.	Modello	Diametro	Pressione di scarico (KPa)	Flusso d'aria (m3/min)	Potenza del motore (Kw)	Velocità del corpo principale (rpm)
1	BLG115RA-II	DN 150	100-150	3.0-6.8	11-22	3500-6000
2	BLG115RB-II			4.0-9.4	11-30	3500-6000
3	BLG170RA-II			11.2-23.1	Da 30 a 75	2800-5000
4	BLG170RB-II			15.3-315	30 - 90	2800-5000
5	BLG210RA-II	DN250	100-150	22.6-45.8	45-110	2600-4800
6	BLG210RB-II	DN250	100-150	28.2-56.6	55-132	2600-4800
7	BLG300RB-II	DN300	100-150	55.3-98.9	110-250	2000-3300
8	BLG360RB-II	DN350	100-150	101.2-196.4	220-480	1800-3100
9	BLG170RA-III	DN 150	160-200	10.5-21.1	45-75	3000-5000
10	BLG170RB-III	DN 150	160-200	14.8-28.9	45-110	3000-5000
11	BLG210RA-III	DN250	160-200	20.5-42.1	75-132	2800-4800
12	BLG210RB-III	DN250	160-200	28.1-53.6	75-160	2800-4800
13	BLG300RB-III	DN300	160-200	52.1-95	160-315	2200-3300

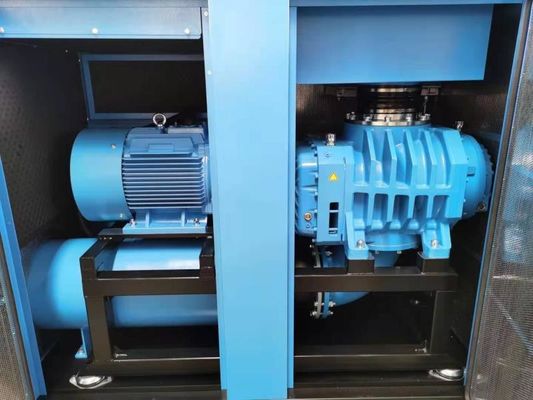

Descrizione delle parti del soffiatore

Corpo principale del soffiatore a vite	progettazione del rotore a profilo ad alta efficienza ● adottare ingranaggi sincroni e ingranaggi motori di precisione di livello 5 standard nazionale ● L'innovativa disposizione del cuscinetto a vite, il cuscinetto radiale fisso e il cuscinetto di spinta adottati per aumentare la durata di vita ● separazione di olio e gas tra camera di compressione e camera di lubrificazione realizzata da sigillo labirinto + sigillo anello di carbonio, garantendo lo scarico di aria pura.
Motore a magnete permanente	Proprietà magnetiche, non è necessaria energia esterna per mantenere il suo campo magnetico ● Alta efficienza e risparmio energetico, l'efficienza media del 75%-80% può essere raggiunta nella gamma di velocità 1500-6000 r/min. ● Un'elevata precisione nella regolazione della tensione può prolungare la vita della batteria. ● Nessun pennello, nessun anello di raccolta e nessuna scintilla durante il funzionamento, quindi non ci sono interferenze wireless, il che migliora notevolmente le prestazioni di funzionamento.
Sistema di lubrificazione a olio	Sistema di raffreddamento a circolazione forzata più affidabile progettato separatamente ● sistema avanzato di circuito dell'olio composto da pompa dell'olio, raffreddamento dell'olio e filtro dell'olio ● la bassa temperatura dell'olio consente di allungare la durata dei cuscinetti e degli ingranaggi
Sistema di controllo operativo	Strumento integrato di monitoraggio della stazione, modulo di controllo del segnale, inverter, touch screen, ecc., senza necessità di installazione aggiuntiva ● la selezione dei componenti motori è ottimizzata e le impostazioni dei parametri possono raggiungere con precisione un'efficienza maggiore ● Completare le funzioni di controllo e protezione automatiche e realizzare il controllo online e il controllo remoto contemporaneamente ● Vari modi di funzionamento, che consentono agli utenti di regolare il funzionamento in modo da risparmiare più energia in base ai cambiamenti delle condizioni di lavoro

Portata dell'offerta

Articolo 2	Descrizione	Unità	- Qty.	Commenti
1	Corpo principale del soffiatore	set	1
2	Motore	set	1	VFD
3	Ventilatore di raffreddamento	set	1
4	Scambiatore di calore	set	1
5	Filtro dell'aria	set	1
6	Filtro dell'olio	set	1
7	Valvola di pressione	set	1
8	Pompa di olio	set	1
9	tubo di connessione	pcs	1
10	Contattore	set	1	Siemens o Schneider
11	Invertitore	set	1	Taiwan QMA
12	Cintura	set	1
13	Valvola di controllo	set	1
14	Articolo di espansione in acciaio inossidabile	set	1
15	Valvola di sollievo	set	1
