Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001 |
Numero di modello: | BV125H |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Il ventilatore di legno standard delle radici di serie del caseAbout BKW BKW dell'esportazione eredi |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 80 insiemi al mese |
Tipo: | Sauction sul vuoto, tipo di radici | Capacità d'aria: | 9.47-16.96 m3/min |
---|---|---|---|
Pressione differenziale di scarico: | -50kpa ~ -70kpa | Potenza motoria: | 11-15/18.5-22/30-37KW |
Discussione: | DN125 (5 ") | Tipo di raffreddamento: | Aria |
Tipo guidato: | Motore guidato, collegato da cinghia e puleggia | Velocità: | 1400-2200 RPM |
Potenza dell'albero: | 12.3-24.2KW | ||
Evidenziare: | Pulsometro di radici 15KW,pulsometro di radici DN125,9.47m3/Min Roots Vacuum Pump |
Ventilatore a depressione a lobi per pompe per vuoto, 9,47-16,96 m3/min, -50 KPA a -70 KPA, 11-15 KW

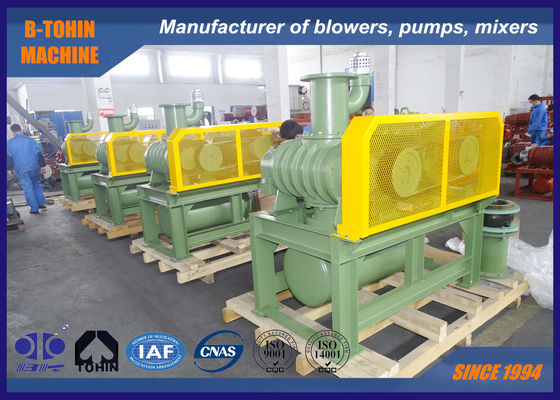

Informazioni sul ventilatore per vuoto BV125H
Il ventilatore per vuoto BV125H è un tipo di pompa per aria a lobi a spostamento. Può raggiungere una pompa per vuoto di -70 KPA. È ampiamente utilizzato per il trasporto pneumatico sottovuoto ed è caratterizzato da prestazioni stabili ed eccellente efficienza volumetrica.
Specifiche
Modello |
BV125H |
Capacità dell'aria |
9,47-16,96 m3/min |
Pressione differenziale di scarico |
-50 ~ -70KPA |
Velocità di rotazione |
1400-2200 giri/min |
Tipo di motore |
11-15/18,5-22/30-37KW 380/400/415/440V, 3 FASI, 50/60HZ |
Marca del motore |
Standard: motore Siemens Beide o Wannan Motore Siemens e ABB per la tua opzione |
Tipo di installazione |
Standard: tipo verticale |
Peso netto del ventilatore senza motore |
313 kg |
Scheda dei parametri
Modello | Velocità | Capacità di ingresso (m3/min) e potenza all'albero (KW) | |||||||||
-0,5 kgf/cm² | -0,55 kgf/cm² | -0,6 kgf/cm² | -0,65 kgf/cm² | -0,7 kgf/cm² | |||||||
-5000mmH2O | -5500mmH2O | -6000mmH2O | -6500mmH2O | -7000mmH2O | |||||||
-0,05 Mpa | -0,055 Mpa | -0,06 Mpa | -0,065 Mpa | -0,07 Mpa | |||||||
giri/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | |
BV125H | 1400 | 9,76 | 12,3 | 9,62 | 13,07 | 9,47 | 13,85 | ||||
Porta Dia: DN125 (5") | 1550 | 11,11 | 13,61 | 10,96 | 14,47 | 10,82 | 15,33 | 10,59 | 16,19 | ||
1750 | 12,91 | 15,37 | 12,76 | 16,34 | 12,61 | 17,31 | 12,37 | 18,28 | 12,14 | 19,25 | |
1850 | 13,81 | 16,25 | 13,66 | 17,27 | 13,51 | 18,3 | 13,26 | 19,32 | 13,02 | 20,35 | |
2050 | 15,61 | 18,01 | 15,46 | 19,14 | 15,31 | 20,28 | 15,04 | 21,41 | 14,78 | 22,55 | |
2200 | 16,96 | 19,32 | 16,81 | 20,54 | 16,65 | 21,76 | 16,38 | 22,98 | 16,1 | 24,20 |
Disegno di montaggio del pacchetto ventilatore
Dimensioni
Foglio delle dimensioni del contorno BV-H | Unità: mm | |||||||||||||||||||||
Tipo |
Porta Dia |
Potenza motore (kw) |
A | B | B1 | C | D | E | F | G | J | K | M | N | 0 | P | W | Q | T | U | n-M16×h | Peso (kg) |
BV125H | (5") | 11~15 | 920 | 720 | 360 | 100 | 108 | 1000 | 250 | 165 | 132 | 206 | 361 | 229 | 410 | 460 | 231 | 25 | 1902 | 487 | 6-M16×400 | 313 |
18,5~22 | 950 | 700 | 350 | 125 | 259 | 440 | 490 | |||||||||||||||
30~37 | 1030 | 800 | 400 | 115 | 349 | 530 | 580 | |||||||||||||||
Gli accessori standard includono: aspirazione, silenziatore di scarico, manometro a pressione negativa, base, coperchio della cinghia, valvola di sicurezza per vuoto, cinghia triangolare. | ||||||||||||||||||||||
Il peso sopra indicato è solo per gli accessori standard, escluso il motore. |

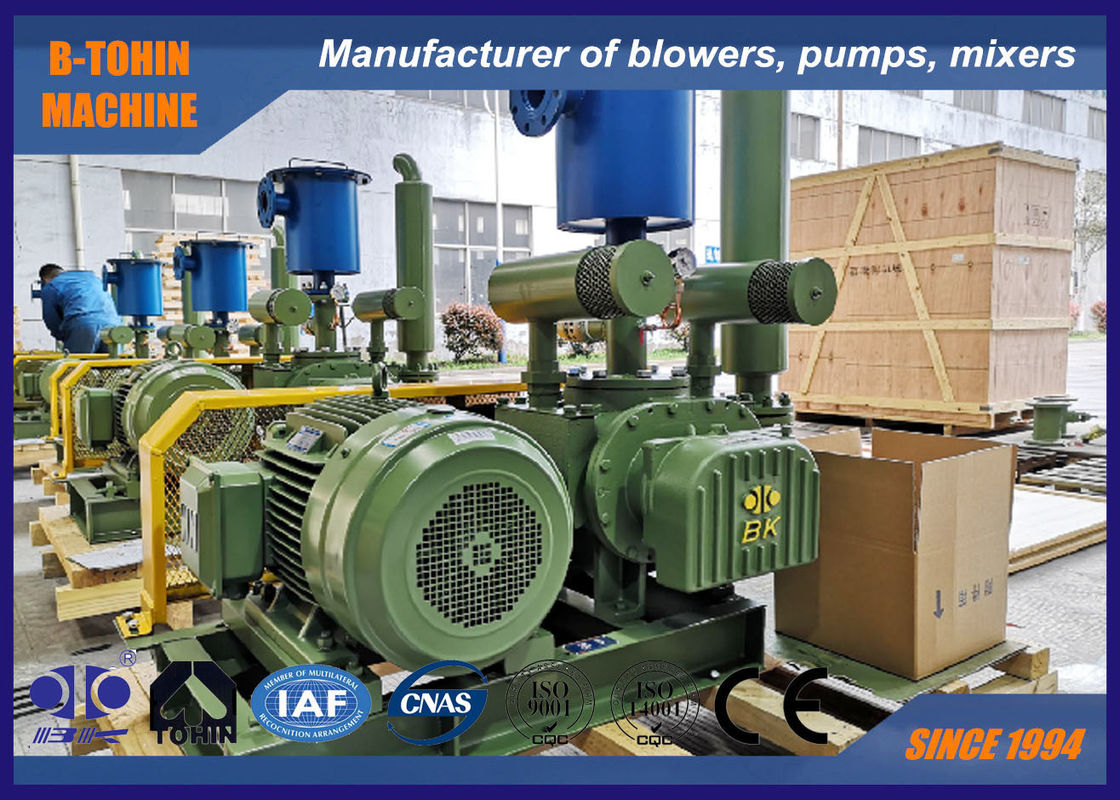

Fornitura standard

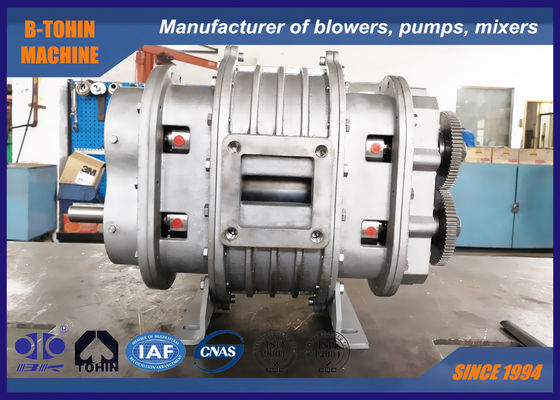

1. corpo principale del ventilatore
2. valvola di sicurezza per vuoto
3. silenziatore di ingresso
4. silenziatore di scarico
5. base pubblica (con coperchio della cinghia)
6. giunto flessibile in gomma e tampone antiurto
7. puleggia del ventilatore
8. manometro
9. cinghia
10. bulloni e dadi e altre parti di collegamento
11. motore
