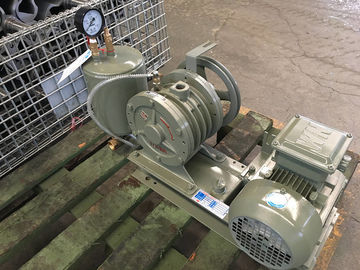

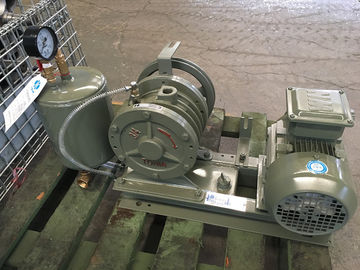

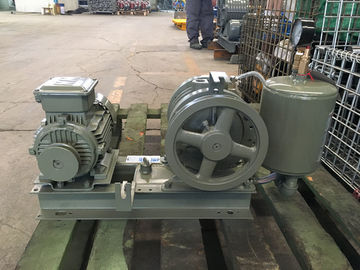

1 Breve introduzione del ventilatore rotativo HC
I ventilatori rotativi serie HC adottano tecnologie e processi avanzati stranieri. Le parti principali sono lavorate con torni CNC importati,
cuscinetti e paraolio adottano tutti prodotti ad alte prestazioni, le parti chiave sono prodotti importati, le prestazioni del prodotto hanno raggiunto il livello nazionale
leader.
2Struttura e caratteristiche del prodotto
(1) Basso rumore, consumo energetico, funzionamento regolare e facile installazione.
(2) Anti-cambiamento di carico, volume d'aria stabile, con camera d'aria, aria stabile.
(3) Materiale eccellente, struttura intelligente, prestazioni eccellenti.
3 Principio di funzionamento
Il ventilatore si basa sul funzionamento eccentrico del rotore nel cilindro e le variazioni di volume tra le pale nella fessura del rotore possono essere
inalate, compresse ed espulse. In funzione, la differenza di pressione del ventilatore viene utilizzata per inviare automaticamente il lubrificante all'ugello di gocciolamento
per ridurre l'attrito e il rumore nel cilindro, riducendo al contempo il riflusso del gas nel cilindro.
4Componenti principali
Cilindro: La parete interna è levigata e la qualità della superficie è superiore. La faccia terminale apre la scanalatura di tenuta e l'anello di tenuta viene utilizzato per garantirela tenuta all'aria.

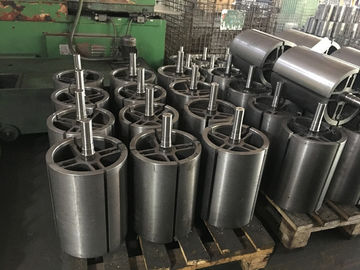

Rotore: È lavorato con tornio CNC con maggiore precisione.
5 Parametri del modello
modello
| flusso d'aria |
(m³/min)pressione (kgf/cm²) |
HC-20S |
| 0.14-0.16 |
0.1-0.5 |
6 |
| 0.19-0.22 |
0.1-0.5 |
6 |
| 0.23-0.28 |
0.1-0.5 |
6 |
| 0.28-0.31 |
0.1-0.5 |
6 |
| 0.31-0.35 |
0.1-0.5 |
6 |
| 0.38-0.42 |
0.1-0.5 |
6 |
| 0.59-0.66 |
0.1-0.5 |
6 |
| 0.67-0.8 |
0.1-0.5 |
6 |
| 1.02-1.14 |
0.1-0.5 |
6 |
| 1.32-1.44 |
0.1-0.5 |
6 |
| 1.71-1.9 |
0.1-0.5 |
6 |
| 2.18-2.41 |
0.1-0.5 |
6 |
| 2.5-2.82 |
0.1-0.5 |
6 |
| 3.25-3.53 |
0.1-0.5 |
6 |
| 4.11-4.32 |
0.1-0.5 |
6 |
| 5.11-5.41 |
0.1-0.5 |
6 |
Curva del rumore7 Diagramma di installazione
8 Applicazione principale
(1) Trattamento dell'acqua di aerazione a getto.
(2) Aerazione di agitazione delle acque reflue in ospedale e laboratorio.
(3) Consegna sottovuoto nell'industria della stampa.
(4) L'aerazione di agitazione del bagno galvanico e delle acque reflue industriali.
(5) Spruzzo di bruciatori, industria del vetro e altri.
