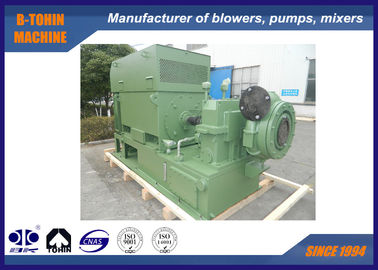

Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h

Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h

    • Stainless Steel Impeller 315KW Single Stage Centrifugal fans Blowers 12600m3/h
  • Stainless Steel Impeller 315KW Single Stage Centrifugal fans Blowers 12600m3/h

    Dettagli:

    Luogo di origine: La Cina
    Marca: BK
    Certificazione: ISO9001/ISO14001
    Numero di modello: GS210-1.7

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Negotiation
    Imballaggi particolari: caso di legno standard dell'esportazione
    Tempi di consegna: 20-40 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
    Termini di pagamento: L / C, T / T
    Capacità di alimentazione: 10 set al mese
    Contatto
    Descrizione di prodotto dettagliata
    Capacità dell'aria: 210m3/min Pressione differenziale di scarico: 70KPA
    Potere del motore: 315kw Foro di scarico: DN400 (14")
    Tipo di raffreddamento: Acqua Tipo determinato: Coppia
    Evidenziare:

    high speed centrifugal blower

    ,

    industrial fans blowers


    ventilatore centrifugo della singola fase 315KW, 12600m3/h, ventilatore centrifugo dell'acciaio inossidabile



    Circa il GS

            il ventilatore centrifugo ad alta velocità della Unico velocità è il nuovo prodotto che ha progettato dalla macchina di B-Tohin.   La prestazione pneumatica e la progettazione strutturale della serie di prodotti ha raggiunto il livello avanzato
    di simili prodotti nel paese ed all'estero. I ventilatori sono ampiamente usati nel trattamento delle acque, metallurgia,
    fluidificazione della caldaia di circolazione del letto di fluidificazione nella centrale elettrica, desolforazione del gas di scarico, farmacia,
    ripetitore del gas ecc.




    Specifiche


    Modello no.

    GS210-1.7

    Pressione differenziale di scarico

    70KPA

    Potere del motore

    315KW

    Capacità dell'aria

    210m3/min

    Tipo del motore

    380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

    Marca del motore

    Norma: Motore di Siemens Beide o di Wannan
    Siemens e motore di ABB per la vostra opzione





    Applicazioni

    a. Per industria del cemento: cemento che trasporta ventilatore, ventilazione, ecc.
    b. Per il sistema di trattamento delle acque: ventilatore di aerazione, ventilatore risucchiante, ecc.
    c. Per il trasporto pneumatico: a trasportare i materiali della polvere, quali farina, cemento, la sabbia, il grano, ecc.
    d. Per la raccolta della polvere, la pulizia della polvere, la ventilazione in una certa fabbrica, l'ospedale, le costruzioni, ecc.
    e. Per la pianta di Electric Power: gas che trasporta, aumentare dell'ossigeno, arieggiare, pulizia della polvere, ecc.




    Tecnologia chiave


    1. Dispositivo della pala di guida di entrata

    • posizione-nella parte anteriore della ventola del ventilatore
    • Funzione-Non soltanto per la regolazione della capacità del ventilatore entro 45% - 100%, ma anche per l'assicurazione del ventilatore per raggiungere l'alta efficienza all'interno della sua portata di regolazione, particolarmente quando parametri di operazione che deviano dai dati progettati (bassa temperatura o pressione bassa).
    • operazione Regolare-automatica o manuale cliccando il touch screen sul gruppo di regolazione del ventilatore. Nell'ambito dell'operazione automatica, la pala di guida di entrata è regolata dall'operatore elettrico ad un rapporto dell'insieme dopo che riceve il segnale di CC 4-20mA, mentre nella circostanza di manutenzione o di funzionamento manuale, la pala è regolata manualmente.
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 0

    2. Progettazione matura della voluta




    Prestazione pneumatica affidabile, alta efficienza, un'efficienza a più variabili di 85%.

    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 1

    3. Ventola di alta efficienza

    • La curva per la ventola è ricorso selezionato per simulare la condizione di lavoro sul computer e migliore montaggio per il flowage reale di gas.
    • Fatto della lega di alluminio aerea o dell'acciaio inossidabile, piegato a rovescio del percorso aperto (il suo più piccolo angolo di immersione di 6 gradi), superficie benissimo lavorata.
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 2

    4. Aumenti la struttura di trasmissione ed il cuscinetto di alta affidabilità



    • La trasmissione è dell'orizzontale – spacchi la struttura, intelaiatura della voluta collegata all'intelaiatura più bassa e separata dall'intelaiatura superiore, attraverso cui accorci il tempo richiesto per lo scarico della copertura di scatola.

    • L'asse ad alta velocità adotta la tecnologia dura del disco di spinta, l'alto-efficienza e la perdita meccanica bassa confermate dalla linea contatto.
    • Cuscinetto adottato per il grande ingranaggio, cuscinetto di ellisse (dislocazione) del inclinare-cuscinetto per l'ingranaggio ad alta velocità.
    • L'asse del ventilatore e dell'ingranaggio è fatta dell'acciaio da forgiare e di adeguato trattato termicamente grinded. Ogni velocità critica orizzontale è nell'ambito di ±15% che la velocità normale e la velocità di risonanza di torsione è nell'ambito di ±10% che la velocità di marcia, tutte le parti di rotazione è equilibrato dinamico.
    • L'ingranaggio di aumento è del tipo elicoidale di asse parallelo con il piccoli ingranaggio e albero rotante integrati.

    • Fatto dell'superficie-estinzione dell'acciaio legato di pezzo fucinato e grinded precisamente, l'indice del servizio dell'ingranaggio è almeno 1,8.
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 3

    5. Azionamento di alta precisione dell'ingranaggio

    • Ingranaggio del grado più di alta qualità adottato
    • Il grado di precisione dell'ingranaggio è stabilizzato a ISO1328 5~4
    • Il grado di precisione può raggiungere 3.
    •  Grado di precisione uguale al AGMA o al BACCANO standard
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 4

    6. Collegamento fra la ventola e l'asse ad alta velocità

    • Adotti il tipo di collegamento di chiave diritta del fine-fronte (perno) e di asse triangolare
    • Il più alto potere può trasferire le portate 3.000 chilowatt.
    • Conveniente nel montaggio e nello smontaggio senza danneggiamento delle parti
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 5

    7. Guarnizioni del rendimento elevato

    • Il materiale delle guarnizioni è lega di struttura morbida. (guarnizione a spirale adottata)
    • Funzione affidabile, tempo di impiego lungo
    • Nessun problema di perdita
    • Basso costo richiesto per manutenzione, conveniente nella sostituzione
    • Consumo di energia abbassato da nessun attrito





    Risultato di operazione

    • La caratteristica più notevole del ventilatore di GS è rendimento energetico.

    Dal 1° marzo 2009, abbiamo iniziato un funzionamento di prova di un ventilatore (modello: GS160) in impianto di depurazione di Qiting.



    Paragonando a due ventilatori ciascuno delle radici della capacità 80m3/min e del potere 132kW del motore azionato prima, ogni mese 30000 RMB sono stati post-utilizzazione conservata del ventilatore centrifugo ad alta velocità ad un solo stadio di GS, sebbene non fosse in pieno l'operazione del carico.

    • Più sicuro e più conveniente

    Interamente-automatico controllato con ogni ripartizione registrata, più conveniente per l'operatore

    •  A basso rumore

    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 6Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 7




    Disegno di montaggio del pacchetto del ventilatore
    Ventilatori di ventilatori centrifughi della singola fase della ventola 315KW dell'acciaio inossidabile 12600m3/h 8

    Rifornimento standard di portata

    1. parte principale del ventilatore
    2. pala di guida di entrata
    3. silenziatore di aspirazione
    4. giunto flessibile dell'acciaio inossidabile
    5. trasmissione di alta velocità
    7. valvola di scarico
    8. Valvola di ritenuta
    9. telaio base
    10. sistema del lubrificante
    11. gruppo di regolazione dello SpA
    12. Motore
