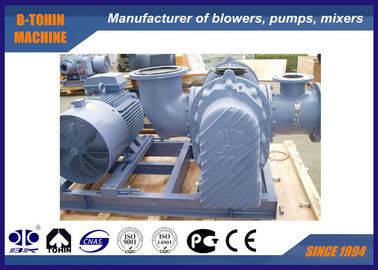

Grande dimensione di foro del ventilatore di tre radici del lobo DN350, compressore Roots del generatore dell'ossigeno

Grande dimensione di foro del ventilatore di tre radici del lobo DN350, compressore Roots del generatore dell'ossigeno

    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
  • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor

    Dettagli:

    Luogo di origine: La Cina
    Marca: BK
    Certificazione: ISO9001/ISO14001/CE
    Numero di modello: BK10034

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Negotiation
    Imballaggi particolari: caso di legno standard dell'esportazione
    Tempi di consegna: 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione
    Termini di pagamento: L / C, T / T
    Capacità di alimentazione: 50 serie al mese
    Contatto
    Descrizione di prodotto dettagliata
    Tipo: Lo spostamento positivo, radici scrive, ventila il trasporto a macchina Capacità dell'aria: 75.99-160.60m3/min
    Pressione differenziale di scarico: 10-60KPA Potere del motore: 37-200KW
    Foro di scarico: DN350 (14") Tipo di raffreddamento: Aria
    Applicazione:: Trasporto risucchiare e pneumatico di aerazione, fatto domanda per il trattamento delle acque, il ce Materiali principali: ghisa
    Evidenziare:

    roots lobe blower

    ,

    pneumatic conveying blower



    Un grande ventilatore di tre radici del lobo, dimensione di foro DN350, compressore Roots del generatore dell'ossigeno



    il ventilatore delle radici del Tre-lobo consiste di fondere. Ventola, albero motore, cuscinetto ed altre componenti. I suoi vantaggi compreso il risparmio energetico, la vita lunga, flusso d'aria stabile ecc, ampiamente è stato fatto domanda per molti campi come acquacoltura, il trattamento delle acque reflue, aria/gas/grano/bio- trasporto della STC del gas.





    Specifiche:



    Modello

    BK10034

    Capacità dell'aria

    75.99-160.60m3/min

    Pressione differenziale di scarico

    10-60KPA

    Velocità rotatoria

    800-1400rpm

    Tipo del motore

    37KW-200KW

    380/400/415/440V, 3PHASES, 50/60HZ, motore di frequenza anche disponibile

    Marca del motore

    Norma: Motore di Siemens Beide o di Wannan

    Siemens e motore di ABB per la vostra opzione

    Tipo dell'installazione

    Norma: tipo orizzontale.

    Tipo verticale disponibile per la vostra opzione

    Colore Su misura, livello di RAL6011

    N.W. del ventilatore senza motore

    2300 chilogrammi

    Dimensione dell'imballaggio approssimativamente.

    2.7*2.1*2.65m (length*width*height)





    Caratteristiche:

    1. L'unità del ventilatore ha una costruzione compatta che include il ventilatore, il motore, l'entrata ed i silenziatori di scarico,

    filtri, giunti flessibili, allevii la valvola, la valvola di ritenuta ed il metro di pressione e può essere fornito del gabinetto di controllo e dell'isolamento acustico.

    2. Comprima la costruzione, funzione completa e l'installazione conveniente rende l'operazione più semplice.

    3. tipo del Tri lobo con la curva ottimizzata.

    4. Cuscinetto di SKF, di NSK e guarnizioni adottati per il rendimento elevato.





    Strato di parametro

    Modello Diametro del porto
    (Millimetro)
    Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
    0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
    1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
    0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
    RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
    BK10034 350 (14") 800 87,76  27,88  83,76  44,50  80,72  59,84  78,29  68,79
    900 99,90  31,36  95,90  50,06  92,86  67,33  90,43  77,39
    1000 112,04  34,84  108,03  55,62  105,00  74,81  102,57  85,99
    1100 124,18  38,33  120,17  61,18  117,14  82,29  114,71  94,59
    1250 142,39  43,56  138,38  69,52  135,35  93,51  132,92  107,48
    1400 160,60  48,78  156,59  77,87  153,55  104,73  151,13  120,38



    Modello Diametro del porto
    (Millimetro)
    Velocità Capacità dell'entrata (m3/min) e potere dell'asse (chilowatt)
    0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
    5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
    0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
    RPM m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt m3/min Chilowatt
    BK10034 350 (14") 800 75,99  85,22
    900 88,13  95,87
    1000 100,27  106,52  98,32  127,05
    1100 112,40  117,17  110,46  139,76
    1250 130,61  133,15  128,67  158,81
    1400 148,82  149,13  146,88  177,87





    Struttura della parte principale del ventilatore


    Grande dimensione di foro del ventilatore di tre radici del lobo DN350, compressore Roots del generatore dell'ossigeno 0





    No.

    Nome di parte

    Qty.



    No.

    Nome di parte

    Qty.



    No.

    Nome di parte

    Qty.

    1

    Basamento

    2



    9

    Copertura di estremità sinistra

    1



    17

    Serbatoio dell'olio

    1

    2

    Vite esagonale

    4



    10

    Perno rotondo

    4



    18

    Ingranaggio

    2

    3

    Guarnizione di Antidust

    1



    11

    Rivestimento

    1



    19

    Chiave

    2

    4

    Guidi la ventola

    1



    12

    Guarnizione

    4



    20

    Manica assiale

    2

    5

    Sopportare

    2



    13

    Copertura dell'estremità destra

    1



    21

    Sopportare

    2

    6

    Ventola guidata

    2



    14

    Bolt

    16



    22

    Piastrina di appoggio

    2

    7

    Tazza della polvere

    1



    15

    Sfiatatoio

    1



    23

    Cuscinetto regolabile

    vari

    8

    Capezzolo di grasso

    2



    16

    Bolt

    8



    24

    Dado magnetico

    1





    Disegno di montaggio del pacchetto del ventilatore



    Grande dimensione di foro del ventilatore di tre radici del lobo DN350, compressore Roots del generatore dell'ossigeno 1





    Rifornimento standard di portata



    1. ventilatore nudo dell'asse

    2. la pressione allevia la valvola

    3. valvola di ritenuta del wafer (tipo esile)

    4. silenziatore di aspirazione (con il filtro dell'aria)

    5. silenziatore di scarico

    6. pubblico basso (con la copertura della cinghia)

    7. cuscinetto di gomma di scossa e del giunto flessibile

    8. puleggia del motore

    9. manometro

    10. V-cinghia

    11. bulloni e dadi ed altre parti del collegamento

    12. motore elettrico
