Luogo di origine: | La Cina |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BK5003 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | caso di legno standard dell'esportazione |
Tempi di consegna: | 5 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
Nome: | Tre lobi Root Blower | Tipo: | Tipo positivo delle radici di spostamento, tre lobi |
---|---|---|---|
Capacità aerea: | 10,77-7,38 m3/min | Scarichi la pressione differenziale: | 10-80KPA |
Potenza del motore: | 1.5-15kw | Sgombero di scarico: | DN65 (2,5 ̊) |
Tipo di raffreddamento: | Aria | Applicazione:: | Aerazione, retrolavaggio, trasporto pneumatico, applicato al trattamento dell'acqua, al cemento, all |
Voltaggio: | 380V/400V/415V/440V/Personalizzato | Frequenza: | 50 Hz/60 Hz |
Evidenziare: | pianta il ventilatore del lobo,ventilatore di trasporto pneumatico |

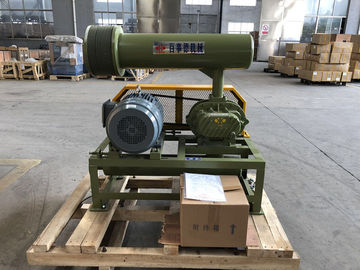

10KPA - 80KPA Soffiatore di radici a tre lobi BK5003, Soffiatore di aria a radici
Riguardo a BK
BK Roots Blower è un tipo di prodotto progettato e fabbricato secondo la tecnologia avanzata.
Questo tipo di soffiatore è caratterizzato da una struttura semplice e da un'elevata efficienza volumetrica.
Specificità:
Modello |
BK5003 |
Capacità aerea |
1.77 - 7.38m3/min |
Pressione differenziale di scarico |
10-80KPA |
Velocità di rotazione |
850-2000 giri al minuto |
Tipo di motore |
1.5-15KW 380/400/415/440V, 3FASE, 50/60HZ |
Marca del motore |
Standard: motore Siemens Beide o Wannan Motore Siemens e ABB per la vostra scelta |
Tipo di impianto |
Standard: tipo orizzontale. Tipo verticale disponibile per la vostra scelta |
N.W. del soffiatore senza motore |
171 kg |
Dimensioni dell' imballaggio Approx. |
1.64*0,75*1,6m (lunghezza*larghezza*altezza) |
Caratteristiche |
1- ingranaggi di sincronizzazione a elica per un funzionamento regolare 2Compatta, flessibile nell'installazione offre agli utenti maggiori scelte. 3Struttura integrata della girante e dell'albero per un funzionamento stabile 4- Adottare sigilli per olio importati in gomma fluorata resistenza e resistenza alle alte temperature. 5Basso rumore, basse vibrazioni e basso consumo energetico. |
Scheda di parametri
Art. n. | Porto Dia (MM) |
Velocità | Capacità di ingresso (m)3/min) e potenza dell'albero (KW) a pressione variabile | |||||||
0.1 kgf/cm2 | 0.2 kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 |
Art. n. | Porto Dia (MM) |
Velocità | Capacità di ingresso (m)3/min) e potenza dell'albero (KW) a pressione variabile | |||||||
0.5 kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 |
Struttura del corpo principale del soffiatore
Descrizione delle parti del soffiatore
Casing |
Fabbricazione a partire da ferro HT200 Struttura ENDLESS miglioramento dell'efficienza, lavorazione una tantum da centro CNC con alta precisione
|
|
Rotore (Albero e girante) |
Fatto di ghisa QT500 Il motore e l'albero sono fusi come parte integrante. Adottare una piastra NC per la lavorazione per ottenere un'elevata precisione |
|
Cuscinetto di bordo dell'ingranaggio |
Fatto di GCr15 Marchio NSK, angolare a doppia fila con una lunghezza di 20 mm o più ma non superiore a 50 mm, carico assiale di supporto |
|
Cuscinetto di trazione |
Fatto di GCr15 Marchio NSK, cuscinetto a rulli cilindrici |
|
Attrezzatura |
Fabbricazione a partire da 20CrMnTi Struttura del bisello per un funzionamento più agevole |
|
Sigillo di olio |
Fabbricazione a partire da materie tessili Marchio CR, orsi ad alta temperatura e ha una vita più lunga. |
Disegno di montaggio del pacchetto del soffiatore
Fornitura standard di campo di applicazione
1. corpo principale del soffiatore
2. valvola di sollevamento della pressione
3. valvola di controllo
4. silenziatore di ingresso (con filtro d'aria)
5. silenziatore di uscita
6. base pubblica (con cintura)
7. giunzione flessibile in gomma e cuscinetto d'urto
8. puleggia
9. misuratore di pressione
10. cintura
11. bulloni, dadi e altre parti di collegamento
12. motore
Domande frequenti
1Quali informazioni devo fornire quando si fa un'inchiesta?
A: Capacità dell'aria
B: Pressione
C: Applicazione
D: Ambiente di utilizzo ((Temperatura, pressione atmosferica)
Ti serve un motore?
O altre specialita' che ci darai saranno piu' apprezzate.
2Qual e' la sua garanzia?
La nostra garanzia è di 12 mesi dopo aver ricevuto il soffiatore radicale. Durante il periodo di garanzia, sostituire le parti danneggiate gratuitamente.servizi tecnici di alta qualità e concessioni sui prezzi delle parti di ricambio per garantire un funzionamento continuo e sicuro delle attrezzature di alta qualità.
3Quanto dura la vita utile del soffiatore di radici?
In ambiente di utilizzo normale
A. La durata di vita del soffiatore è superiore a 10 anni.
B - La durata di vita dell'impeller è superiore a 60.000 ore.
C- La durata di servizio del cuscinetto è superiore a 50.000 ore.
D- La durata di servizio dell'attrezzatura è superiore a 60 000 ore.
4Quali sono le vostre condizioni di imballaggio?
R: Generalmente, imballiamo le nostre merci in cassa di compensato senza fumigazione. Se hai un brevetto registrato legalmente, possiamo imballare le merci nelle tue scatole di marca dopo aver ricevuto le tue lettere di autorizzazione.
5Come controlla la qualità dei prodotti la sua fabbrica?
Abbiamo un reparto di ispezione della qualità. Prima di inviare il prodotto, controlliamo ogni prodotto. Se c'è un problema di qualità, ne produrremo uno nuovo.
6Quali sono i vostri termini di pagamento?
1. TT 30% come pagamento anticipato e TT 70% dopo l'ispezione prima della spedizione.
2.100% IRREVOCABLE L/C AT STGHT.
