Luogo di origine: | La CINA |
Marca: | BK |
Certificazione: | ISO9001/ISO14001/CE |
Numero di modello: | BKW5003 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Caso di legno standard dell'esportazione |
Tempi di consegna: | 10 - 20 giorni lavorativi, dipende dall'importo di ordine e dalla specificazione |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 100 insiemi al mese |
NOME: | Ventilatore rotatorio del lobo delle radici | Tipo: | Lo spostamento positivo pianta il tipo, tre lobi |
---|---|---|---|
Capacità dell'aria: | 2.31-6.21m3/min | Pressione differenziale di scarico: | 60-100KPA |
Potere del motore: | 5,5-18,5 kW | Foro di scarico: | DN65 (2,5") |
Tipo determinato: | con comando a motore, collegato dalla cinghia e dalla puleggia | Tipo dell'installazione: | Verticale, orizzontale disponibile anche |
Evidenziare: | tipo ventilatore del lobo del fertilizzante,tipo d'acciaio ventilatore del lobo,tipo ventilatore del lobo 60kpa |

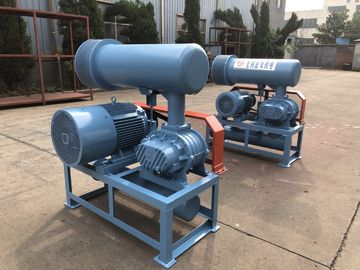

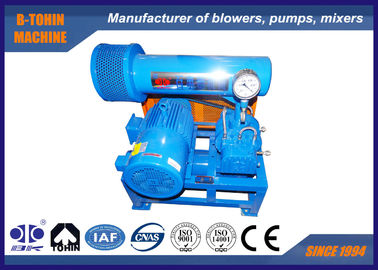

L'aria pianta il ventilatore rotatorio del lobo, DN65, pressione 100KPA, ventilatore di maxiumum di aerazione
Circa BKW
Il ventilatore delle radici di serie di BKW eredita la progettazione della serie di BK. Adotta il raffreddamento ad acqua nel sopportare la copertura, che
può abbassare la temperatura di sopportare in modo da prolungare il tempo di impiego del cuscinetto e permettere ad più alto
applicazione di pressione.
Specifiche
Modello |
BKW5003 |
Capacità dell'aria |
2.31-6.21m3/min |
Scarichi la pressione differenziale |
60-100KPA |
Velocità rotatoria |
1000-2000rpm |
Volume dell'acqua di raffreddamento |
4 l/min |
Tipo del motore |
5.5-18.5KW |
Marca del motore |
Norma: Motore di Siemens Beide o di Wannan |
Tipo dell'installazione |
Norma: tipo orizzontale. |
N.W. del ventilatore senza motore |
181kg |
Dimensione d'imballaggio approssimativamente. |
Cassa da imballaggio per il ventilatore: 1.3*0.95*0.75m (L*W*H) Cassa da imballaggio per gli accessori del ventilatore: 1.21*0.53*0.47m (L*W*H) |
Caratteristiche
1. Tipo migliore di serie di BK per il raggiungimento ad alta pressione
2. L'aumento ad alta temperatura si presenta nell'ambito dell'operazione ad alta pressione, il sistema di raffreddamento ad acqua risolverà il problema e proteggerà i cuscinetti.
Strato di parametro
Modello | Diametro del porto (millimetri) | Velocità | Flusso d'aria dell'entrata (m3/min) e potere dell'asse (chilowatt) (m.3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Raffreddamento Acqua |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
RPM | m.3 /min | Chilowatt | m.3 /min | Chilowatt | m.3 /min | Chilowatt | m.3 /min | Chilowatt | m.3 /min | Chilowatt | L/min | |||
BKW5003 | 65 (2,5") | 1000 | 2,31 | 4,59 | 2,18 | 5,45 | 4 | |||||||
1150 | 2,89 | 5,28 | 2,76 | 6,27 | 2,65 | 7,07 | 2,53 | 7,87 | ||||||
1250 | 3,28 | 5,74 | 3,15 | 6,81 | 3,04 | 7,68 | 2,92 | 8,55 | ||||||
1350 | 3,67 | 6,19 | 3,54 | 7,36 | 3,43 | 8,30 | 3,31 | 9,24 | ||||||
1500 | 4,26 | 6,88 | 4,13 | 8,17 | 4,01 | 9,22 | 3,90 | 10,26 | 3,79 | 11,30 | ||||
1600 | 4,65 | 7,34 | 4,52 | 8,72 | 4,40 | 9,83 | 4,29 | 10,95 | 4,18 | 12,06 | ||||
1750 | 5,23 | 8,03 | 5,10 | 9,54 | 4,99 | 10,75 | 4,87 | 11,97 | 4,77 | 13,19 | ||||
1850 | 5,62 | 8,49 | 5,50 | 10,08 | 5,38 | 11,37 | 5,27 | 12,66 | 5,16 | 13,94 | ||||
2000 | 6,21 | 9,18 | 6,08 | 10,90 | 5,96 | 12,29 | 5,85 | 13,68 | 5,75 | 15,07 |
Struttura della parte principale del ventilatore
Direzione di scorrimento di acqua di raffreddamento

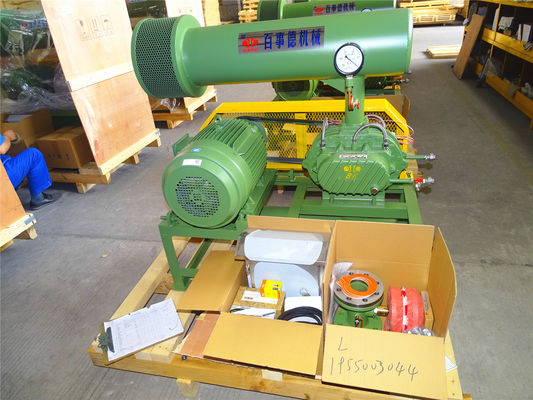

Disegno di montaggio del pacchetto del ventilatore
Rifornimento standard di portata
1. ventilatore dell'asse
2. silenziatore di aspirazione (con il filtro dell'aria)
3. silenziatore di scarico
4. allevii la valvola
5. valvola di ritenuta
6. giunto flessibile
7. manometro
8. puleggia
9. V-cinghia
10. copertura della cinghia
11. base del ventilatore
12. motore elettrico
Per i dettagli più commerciali e più techinial, senta libero prego a per contattarci.
Persona di contatto: Joy Fan
Telefono: 86-510-87076720
